Фильтр с частотой 60 Гц на INA110



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

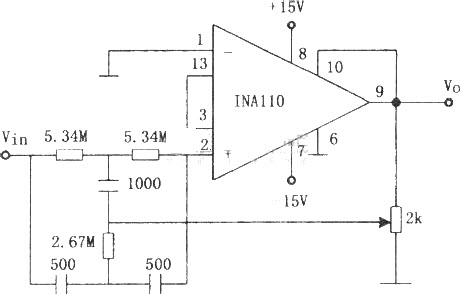

На рисунке показан фильтр с частотой 60 Гц, состоящий из INA110 и двухканальной сети. Потенциометр 2 кОм может регулировать Q в этой цепи. Когда частота городского электричества составляет 50 Гц, сопротивление этого фильтра необходимо изменить, 5.34 МОм в 6.37 МОм и 2,67 МОм в 3.16 МОм.

















Эта схема может отфильтровывать шум переменного тока от схемы.
