Фильтр низких частот 10 МГц на OPA603



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема показана на рисунке. Схема использует фильтр нижних частот Баттерворта второго порядка. Конструкция изготовлена на высокоскоростном операционномусилителе обратной связи OPA603 с широкополосной связью 100 МГц.

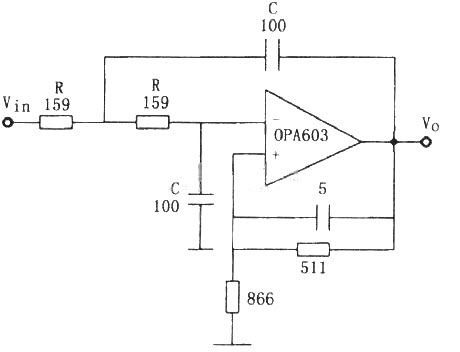

OPA603 Концентрированная схема фильтра нижних частот 10 МГц




OPA603 Концентрированная схема фильтра нижних частот 10 МГц




Частота перехода равна f0 = 1 / 2πRC. Параметр показан на рисунке. F0 = 10 МГц. Коэффициент усиления составляет 1,6.
