Схема быстро устанавливается в ответ на изменение шага, а затем принимает постоянную постоянную для фильтрации шума.
В осциллографе фототрассировка A является шагом входа, трассировка B является управляющим входом, а трассировка C является выходным сигналом (любезно предоставлено Analog Devices, Inc.).

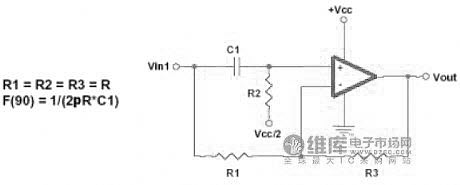

Схема работы фильтра Вентури
Для всех частот фильтры Вентури имеют одинаковый коэффициент усиления, но он может изменять угол сигналов, а также может использоваться для схемы коррекции угла одновременно.
Цепь имеет фазовый сдвиг на 90 градусов по частоте сигнала F, фазе фаз a0 градусов и постоянному фазовому сдвигу на 180 градусов.
