Фиксированный преобразователь на 5V / 12V от напряжения 1.5V на чипе LT1073






Малый 1.5V преобразователь с чипом LT1073 доступен в трех различных версиях, в зависимости от выходного напряжения. Два с фиксированным выходным напряжением 5В и 12В, и самое интересное, что их можно регулировать. Регулировка осуществляется с помощью делителя напряжения на двух резисторах, соединенных с выводом 8 микросхемы, который отвечает за стабилизацию выходного напряжения.

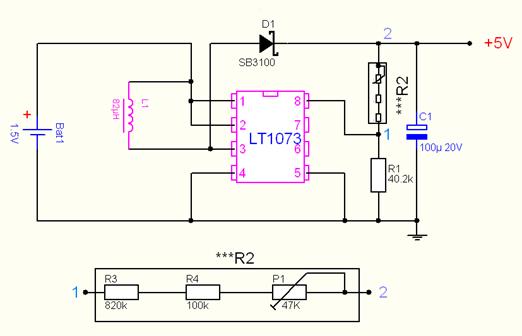

1.5V - 5V/12V DC/DC на LT1073



LT1073 имеет все, что нужно для преобразователя DC / DC с низким рабочим напряжением  1V и потребления без нагрузки 95μA.

Конденсатор в схеме танталовый, извлеченный из другого источника питания (пульсации напряжения на выходе довольно низкие, что крайне важно). Не стоит при повторении конструкции использовать выпрямительные диоды типа 1N4002 или 1N5818. Лучше использовать диоды типа Шоттки, они характеризуется высоким временем отклика и низким внутренним сопротивлением, которое идеально подходит для этого типа преобразователей.



1.5V -5V/12V DC/DC на LT1073

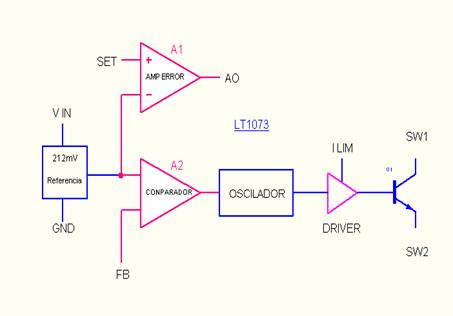

Структура LT1073


Тороидальный трансформатор состоит из сердечника 13,25 x7, 35x5, 7 мм (класс 3C85)и имеет обмотку 8 витков эмалированной медной проволоки 0,3 мм, что составит индуктивность примерно в 90μH. Можно взять сердечник от использованной энергосберегающей лампы. Как мы видим из фото небольшой тороидальный трансформатор можно переделать  на  82μH. Для этого случая обмотка составит 7 витков 0,3 мм эмалированной медной проволоки.



1.5V - 5V/12V DC/DC наLT1073

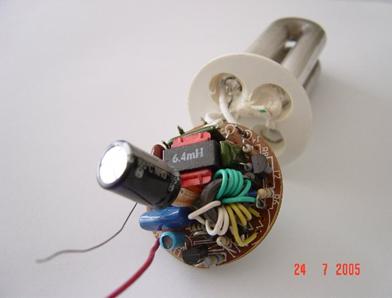

Начинка энергосберегающей лампы


1.5V -5V/12V DC/DC на LT1073

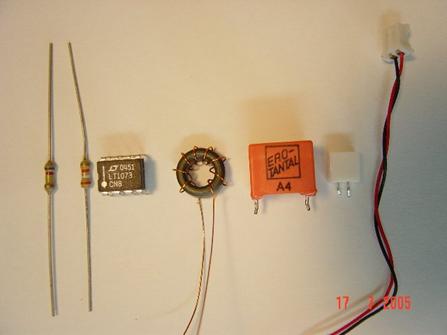

Основные детали


1.5V -5V/12V DC/DC наLT1073

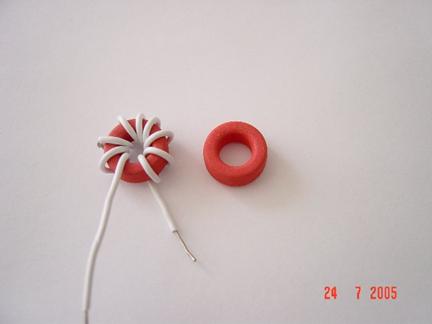

Вид  трансформатора









Просмотров: 1509 | Добавил: Chinas | Рейтинг: 5.0/1
