Фантомное питание для конденсаторного микрофона





Сорокавольтовое (48в) "фантомное" питание стало стандартом для профессиональных конденсаторных микрофонов. Если токи, поставляемые по двум проводами не являются идентичными, текут в противоположных направлениях через две половинки вторичной обмотки, магнитные потоки индуцируются в ядре трансформатора. В результате чего происходит ложное намагничивание (появляются искажения и снижение динамического диапазона) микрофона. Исправить недостатки поможет данное решение.

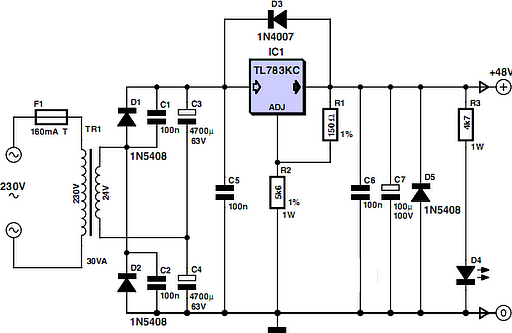

48В питание микрофона. Схема

48В питание микрофона




В схеме вторичная обмотка подает напряжение удвоения образованное диодами D1 и D2 и конденсаторами С3 и С4. Конденсаторы С1 и С2 подавляют переключения шума, производимого выпрямительными диодами. Выпрямитель обеспечивает около 72 В постоянного тока, что предлагает достаточный запас для обеспечения ± 10% колебаний в напряжении питания. Стабилизация напряжения проводится регулятором TL783KC (IC1). TL783KC принимает входное напряжение до 125 В, что делает его идеальным кандидатом для схемы. Диоды D3 и D5 защищают БП от переходных процессов при отключении и обратной полярности. Выходное напряжение устанавливается резисторами R1 и R2 по формуле:



Vout = Vref × (1 + R2 / R1)


где опорное напряжение Vref = 1,27 В. Этим резисторам желательно иметь допуск 1%. Резистор R3 обеспечивает минимальную нагрузку, что является жизненно важным для поддержания напряжения нагрузки блока питания 48 В. Если индикатор не используется, R3 должен в обязательном порядке быть подключен к земле. Последнее, регулятор IC1 должен быть установлен на радиаторе с тепловым сопротивлением менее 1,5 ° С / Вт!



Джозеф Кройц
