Основное устройство IC1 электронного компаса представляет собой часть интегрального датчика эффекта холла UGN-3501M, его внутренняя структура включает в себя блок зала и линейный дифференциальный усилитель с выходом дифференциального эмиттера-следящего устройства.

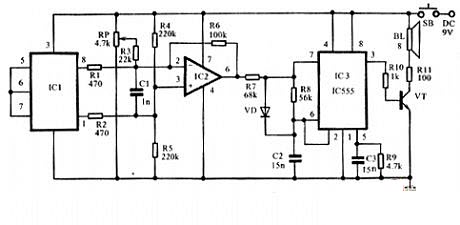

Принцип схемы показан на схеме: встроенный датчик Холла IC1 изменяет магнитное поле Земли на дифференциальное выходное напряжение; это напряжение пропускает два выходных конца IC1 штырь 8 adn контакт 1 и резисторы R1 и R2, затем он добавляется к другому разностному усилителю IC2 (μA741). Когда выход IC1 равен нулю, RP используется для регулировки выходного напряжения IC2; конденсатор C1 используется для подавления паразитных колебаний. R8, C2 и VD (1N4148) являются устройствами нагнетания и разрядки цепи времени.
