Электротерапия



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

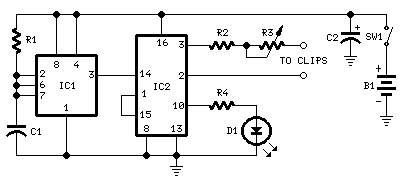

IC1 образует узкий импульс 2,5 Гц с генератора IC2. Этот чип генерирует различные промежутки для выходных импульсов. Отрицательные импульсы с выхода будут приняты в контактах 2 и 3. Выход по току R2 регулируется от 80 до 600μA с помощью R3 и ограничивается 600μA. Светодиод мигает каждые 2 секунды при правильной работе устройства.









Для того чтобы получить более точную настройку частоты R1 = 1M2 и добавляем триммер 500K последовательно с ним. Используйте частотомер для установки 2,5 Гц на выводе 3 IC1, проверьте осциллографом импульсы на контактах 2, 3 или 10 (400 мс), регулируя добавленный триммер. Датчики  могут быть сделаны с помощью тонкой медной фольги с закругленными углами 4 см.

Детали

R1__1M5 1/4W Резистор

R2__15K 1/4W Резистор

R3__100K Линейный потенциометр

R4__2K2 1/4W Резистор

C1_330nF 63V полиэстер Конденсатор

C2_100μF 25V электролитический конденсатор

D1__3mm Красный светодиод

IC1__7555 или TS555CN CMOS Таймер IC

IC2__4017 Десятичный счетчик с 10 выходами

SW1___SPST переключатель

B1___9V РР3 батарея
