Электростатическая схема проверки батареи



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Я попытался сделать прибор  статический проверки батареи типа АА. Для статического датчика электричества, использовал FET (2SK304 N-канальный JFET).

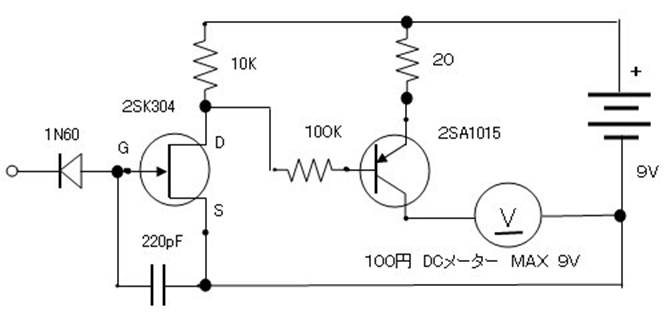

"Электростатическая схема проверки"



На затвор N-канала полевого транзистора подается отрицательное напряжение, на стоке - значение сопротивления между источником будет возрастать. Вольтметр будет срабатывать, когда есть статическое электричество.




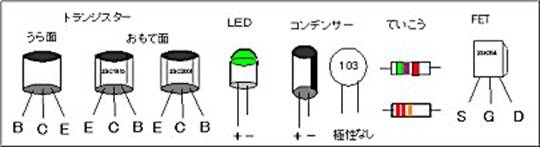

  1. FET (2SK304) X 1
  2. Транзистор (2SA1015) X 1
  3. Германий диод 1N60 (1K60) X 1
  4. Сопротивление (1 / 8W) 22Ω X 1
  5. Сопротивление (1 / 8W) 10 кОм X 1
  6. Сопротивление (1 / 8W) 100кОм X 1
  7. Керамический конденсатор 220pF (221) X 1
  8. Батарея оснастке X 1
  9. Батарея 006P (9В) X 1

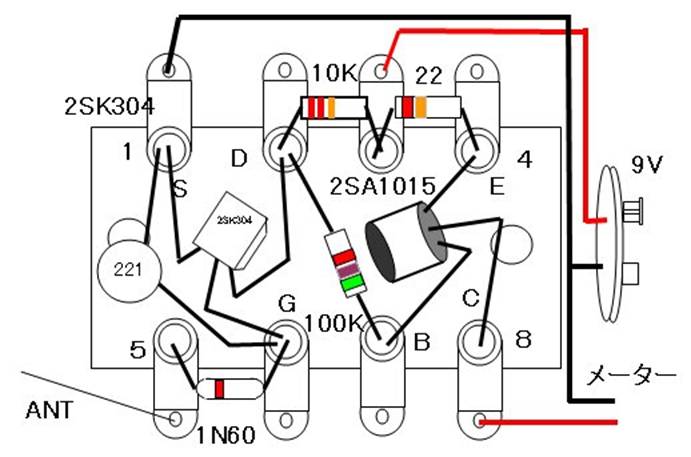

Монтаж  элементов



Блок питания работает на 9V.
