Электронный стетоскоп

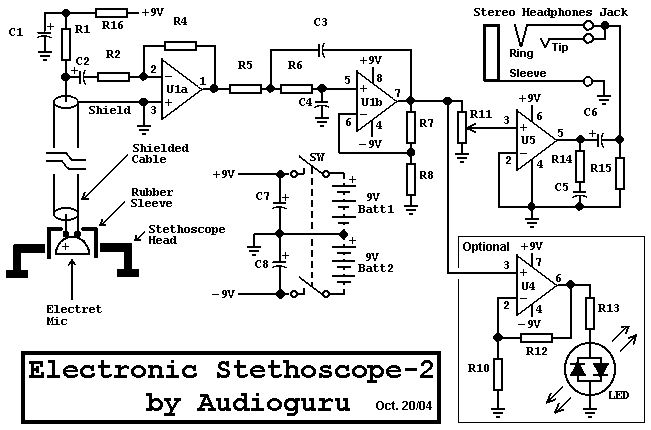

Схема использует операционные усилители, чтобы значительно усилить чувствительность стетоскопа, и включает в себя фильтр низких частот, чтобы удалить посторонние шумы.



Будьте осторожны с громкостью, так как превышение уровней шума может привести к повреждению слуха. R11 является регулятором громкости.



Часть

Всего Кол-во.

Описание

R1

1

10K 1/4W резистор

R2

1

2.2K 1/4W Резистор

R4

1

47K 1/4W резистор

R5, R6, R7

3

33K 1/4W резистор

R8

1

56K 1/4W резистор

R10

1

4.7K 1/4W Резистор

R11

1

2.2K в 10K Пот

R12

1

330K 1/4W Резистор

R13, R15, R16

3

1K 1/4W Резистор

R14

1

3,9 Ом 1/4W Резистор

C1, C8

2

470uF 16V электролитический конденсатор

С2

1

4.7uF 16V электролитический конденсатор

C3, C4

2

0.047uF 50V Металлизированные

C5

1

0.1uF 50V Керамический дисковый конденсатор

С6, С7

2

1000uF 16V электролитический конденсатор

U1

1

TL072 Низкий уровень шума Двойной Op-Amp

U4

1

741 ОУ

U5

1

LM386 аудио усилитель мощности

Микрофон

1

Двухпроводнэлектретный микрофон

J1

1

1/8 "стерео разъем для наушников

Batt1, Batt2

2

9В щелочные батареи

Индикатор

1

LED красный / зеленый Двойной Цвет Два провода

З

1

DPST Переключатель
