Электронный потенциометр



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

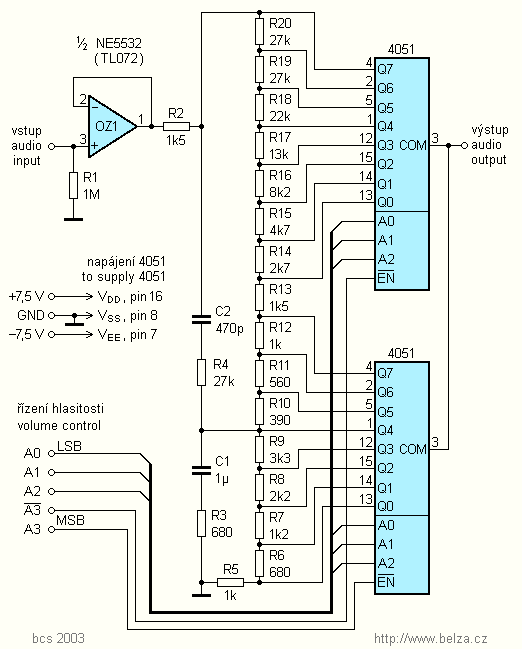

Электронный потенциометр с использованием стандартных КМОП логических и аналоговых мультиплексоров. Имеет низкий уровень искажений (менее 0,005% при 1 В эфф). Если нет в наличии качественного потенциометра для регулировки громкости с помощью резистивного делителя поможет данная схема. На фиг. 1 электронный эквивалент такой регулировки громкости. Вместо механических переключателей я использовал CMOS аналоговые мультиплексоры. Сигнал EN выбирает один или другой мультиплексор, и поэтому у нас есть 16 шагов.



Электронный потенциометр
Один для каждого канала



Казалось бы, лучше использовать вместо двух схем 4051 мультиплексора 16-канальный 4067. Даже сегодня,  две схемы 4051 существенно дешевле, чем 4067. Резистивный делитель рассчитываются таким образом, что этапы между отдельными ступенями составляют около 4 дБ. C2R4 подчеркивает высокие и C1R3 низкие частоты при низких объемах. - так реализуется физиологическая регуляция. Ведомый операционный усилитель обеспечивает высокое входное сопротивление и источник возбуждения потенциометра делителя определенным сопротивлением. Сопротивление нагрузки потенциометра должно быть не менее 100 кОм.

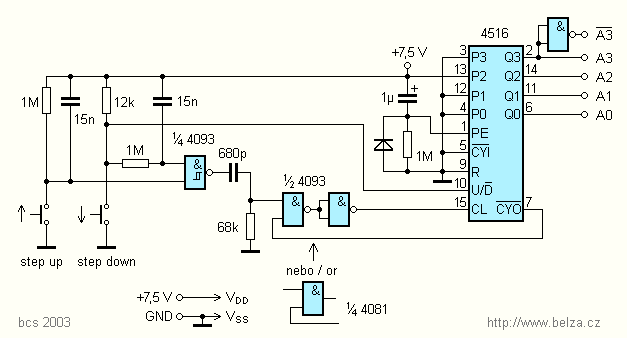

Рис. 2. Схема управления



4516  является двунаправленным двоичным счетчиком. При нажатии на каждую кнопку, чтобы генерировать тактовый импульс при нажатии «вниз» в дополнение к небольшим заранее изменит направление счета. И вентиль для управления передачей сигнала (CYO) счета при достижении максимума, соответственно. Поэтому счетчик переполняется и начинает отсчет снова. И вентиль может быть заменен двумя логическими элементами, как показано на рисунке.  Последняя свободная цепь 4093 затвора может служить в качестве инвертора для A3 сигнала. Когда сила генерируется импульс на PE. На выходах Q перезаписывает состояние входов P, который определяет состояние счетчика включено. Количество каналов может быть практически произвольным. Схема управления является общей для всех каналов.

Остается решить индикацию «положение» потенциометра. Я использовал U192, который используется в телевизорах для указания выбранной предустановки. Эта схема дисплей, отображающий число от 1 до 16 в зависимости от состояния адресных входов. Менее подходящий вариант,  использование декодера 4511, однако, будет показывать только цифры от 0 до 9.



Ярослав Белза
