Электронный «Пеинтбол»

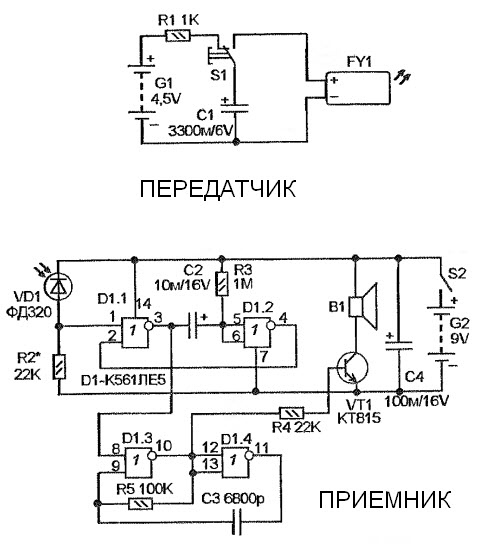

Модное развлечение сейчас, «Пеинтбол». Это такая «Зарница» для взрослых дядей, которые охотятся друг на друга вооружившись пистолетами и ружьями, стреляющими краской. Конечно, весело, но грязно, особенно когда дело происходит в помещении. Хочу предложить любителям «стрелялок» поиграться с «лазерным оружием», сделанным из обычной безобидной лазерной указки. И так, система состоит из лазерного пистолета или ружья и мишени. Основой для «оружия» может быть любая подходящая по форме и размерам игрушка, например, игрушечный пистолет, ружье, в котором есть достаточно места чтобы разместить квадратную батарею на 4,5V (как для плоских карманных фонарей), электролитический конденсатор большой емкости и собственно излучающий блок лазерной указки. Схема пистолетной части очень проста. Есть батарея G1. Курком служит кнопочный переключатель S1.
Пока он не нажат конденсатор С1 через
него и резистор R1 подключен к батареи.
Конденсатор заряжен.


Электронный «Пеинтбол»

При нажатии на S1 он переключается и разряжает конденсатор на указку FY1. Лазер кратковременно включается, и происходит выстрел. Продолжительность вспышки зависит от емкости конденсатора С1 и тока потребления лазером. При указанной емкости вспышка длится менее одной секунды. Назначение резистора R1 двояко. Он ограничивает ток зарядки конденсатора и этим продлевает «жизнь» батареи, и вносит некоторую задержку, не позволяя вести «пулеметный огонь», так как после каждого выстрела требуется пауза на зарядку конденсатора. Это вносит некоторое усложнение в правила игры. Мишень выполнена в виде узла, оптический датчик которого крепится где-то на одежде противника. Самое удобное место головной убор. А при использовании данной схемы в качестве тира - непосредственно на мишени. Оптический датчик - фотодиод VD1. Здесь стоит фотодиод ФД320 от систем дистанционного управления старых телевизоров. Конечно, можно использовать и другой фотодиод или фоторезистор. Сопротивление R2 в процессе налаживания
нужно подобрать для конкретного экземпляра фотодиода так, чтобы задать оптимальную чувствительность,
при которой мишень реагирует на прямое
попадание луча указки и не реагирует на внешнее освещение.
При попадании луча в фотодиод его сопротивление
снижается и напряжение на выв. 1 D1.1
подскакивает до высокого логического уровня.




Этим стартует одновибратор на элементах D1.1 и D1.2 и вырабатывает продолжительный импульс (15-20 секунд) который запускает звуковой мультивибратор D1.3-D1.4. Импульсы с него проходят через усилитель на VT1 и далее на миниатюрный динамик В1. Динамик можно использовать практически любой, сопротивлением от 8 Ом и выше.
Но не пьезоэлектрический,
Получается, после каждого попадания мишень издает громкий продолжительный звук. Продолжительность этого звука можно отрегулировать подбором сопротивления R3.
Согласно инструкции, указка излучает безопасный свет.
Но, все же, это лазер, пусть даже и слабый,
поэтому не нужно целить в глаза,
и необходимо в целях безопасности
пользоваться специальными очками.


Ворсин АЛ.
