Электронный И Цзин

Схема является электронной эмуляцией И Цзин, формой гадания, происходящей в Китае. В классической форме ответ получается путем манипулирования 50 палками или, более того, путем броска 3 монет. Процесс должен быть повторен 6 раз, чтобы завершить так называемую гексаграмму. Различные комбинации, данные 6 показаниями, затем читаются с помощью книги:И Цзин "Книга перемен", используемая в качестве руководства для интерпретации результатов. Поскольку гексаграммы очень похожи на двоичный код, с дополнениями и вычитаниями для перехода от одной гексаграммы к другой, я думал, что реализация аппаратного обеспечения может быть осуществимой.

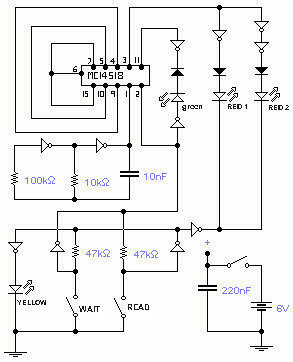

Схема верно отражает шансы И Цзин: она основана на счетчике, который повторяет определенную последовательность, как колесо. Вы можете остановить это вращение и прочитать статус счетчика. Чтобы управлять им, вы должны включить его и нажать `wait`, желтый светодиод будет включен, а все остальные светодиоды будут выключены. Через некоторое время нажмите «читать», желтый светодиод погаснет, а остальные светодиоды будут включены, и будет отображаться информация, хранящаяся в двойном счетчике: либо красный 1, либо красный 2 будут отображаться как линия ИНЬ и ЯНЬ соответственно , Эта же линия становится движущейся линией, если также горит зеленый светодиод. Это первая строка гексаграммы: повторите процесс 6 раз, снова нажав `wait` и т. Д. Вся схема использует 3 ИС: один двойной счетчик и два шестнадцатеричных инвертора MC14049B. Напряжение питания может составлять от 3 до 9 В.
