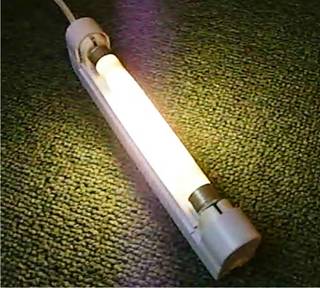

Электронный балласт для 20 Вт флуоресцентной лампы



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

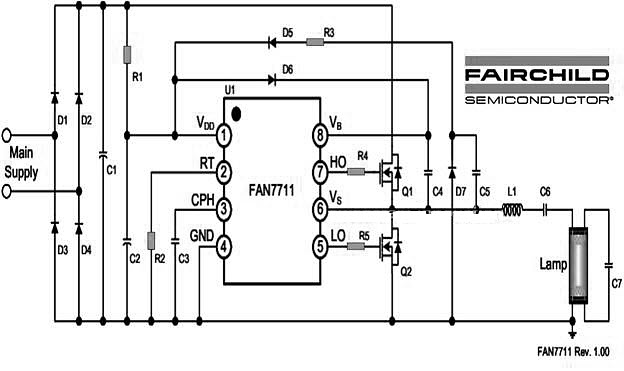

Простой электронный балласт сделан с помощью одного чипа FAN7711 от Fairchild Semiconductor. Для того, чтобы выполнить переключение при нулевом напряжении (ZVS) через цепь инвертора (половина моста), на LCC поступает высокая частота которая лежит за пределами резонансной частоты, которая была установлена в компонентами L, CS, Ср и RL (где RL является эквивалентом сопротивления лампы), что имеет решающее значение при передачи колебательному контуру резонансной LCC. Встроенный генератор внутри FAN7711 способен генерировать оптимальные управляющие импульсы для реализации эффективного зажигания и продления срока службы лампы.





Частота колебаний проходит через следующие этапы::

Частота предварительного нагрева > частота зажигания> нормальный рабочая частота.

Первоначально сопротивление лампы относительно высоко, но как только она воспламеняется оно резко изменяется. Резонансный пик может быть очень высокий, благодаря этому лампу зажигают при более высокой частоте, чем резонансная частота. Ток в основном протекает через Cp, который отвечает за связь двух нитей в трубе и заземляет путь для прохождения тока.

Частота подогрева, которая образует движущую частоту может быть выражена как:


F PRE = 1,6 XF OSC

Как только предварительный нагрев выполнен, ИК опускает частоту, увеличивая напряжение на лампе для ее зажигания.

Частота зажигания зависит от CPH напряжения и может быть записана в виде:


F = [0,3 х (5 - VCPH) + 1] XF OSC

Где VCPH - номинальное напряжение конденсатора
После того, как перечисленные выше операции будут выполнены постоянная частота работы лампы регулируется через внешний резистор Rt.

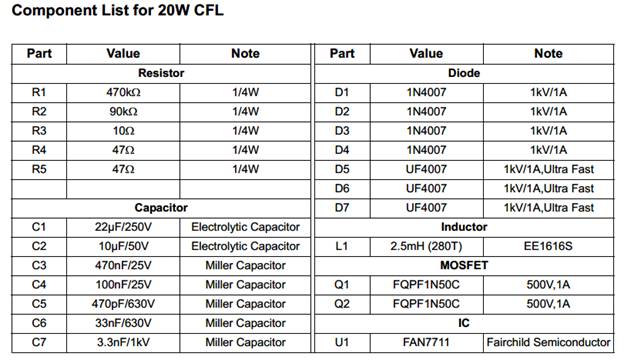

Список деталей
