Электронная канарейка



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Схема представляет собой модифицированный генератор Хартли с несколькими дополнительными компонентами. Трансформатор представляет собой небольшой аудиотрансформатор типа LT700. Первичный центральный забит с сопротивлением 1 кОм на частоте 1 кГц. Вторичный импеданс составляет 8 Ом. Включение R1 и C1 дает этому осциллятору свой характерный «чирп». Поскольку конденсатор 100u заряжается через резистор 4.7K, R1 смещение для транзистора отключается.

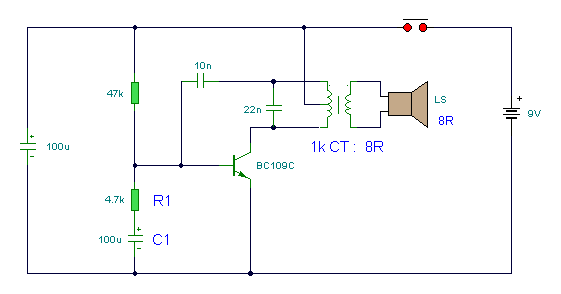

Принципиальная электрическая схема
http://www.circuitdiagramworld.com/uploads/allimg/201411/canary.gif


Это заставляет осцилляцию останавливаться, конденсатор разряжается через схему основного эмиттера транзистора, а колебания начинают снова. Изменение этих компонентов изменяет частоту чириканья. Чирп также зависит от напряжения. Когда работает кнопочный выключатель, заряжается 100u конденсатор. Когда его освобождение, осцилляция распадается и звук становится быстрее. Вы также можете использовать его в качестве замены дверного звонка.
