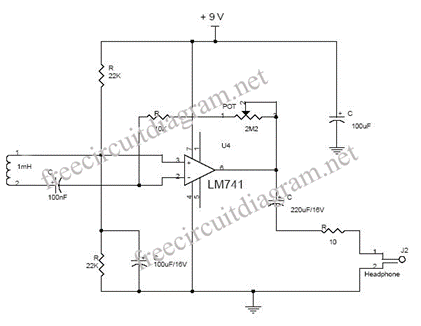

Электрическая схема - схематическое изображение датчика для электромагнитного поля. Эта схема управляется IC 741. IC - это тип операционного усилителя IC. На принципиальной схеме, которая может обнаруживать даже скрытые отрезки поля. Электрическая схема работает с индуктивным током индуктивности 1 мГн. Небольшое электрическое поле вызывает напряжение на индукторе, а индуцированный датчик напряжения усиливается операционным усилителем. Наушники подключаются к выходу ОУ АКАН, обозначающему электрическое поле. Например, электрическое поле вокруг основного трансформатора можно услышать как гудок 50 Гц. R4 POT, который может использоваться для регулировки усиления усилителя. Поддерживая индуктор датчика рядом с телефоном, вы даже можете услышать телефонный разговор. Все электролитические конденсаторы должны быть рассчитаны как минимум на 15В. Ниже приведена принципиальная схема электромагнитного датчика изображения:
Переключателем S1 может быть переключатель включения / выключения слайдов. POT R4 можно использовать для регулировки коэффициента усиления. Лучше иметь индуктор радиального типа для L1.
