Электромагнитный датчик поля. Обнаружение ЭДС





Электромагнитный датчик поля предназначен для обнаружения изменяемых электрических и магнитных полей. Датчик имеет отключаемое усиление, частотную характеристику до 400 кГц и независимым аудиовизуальный мониторинг.

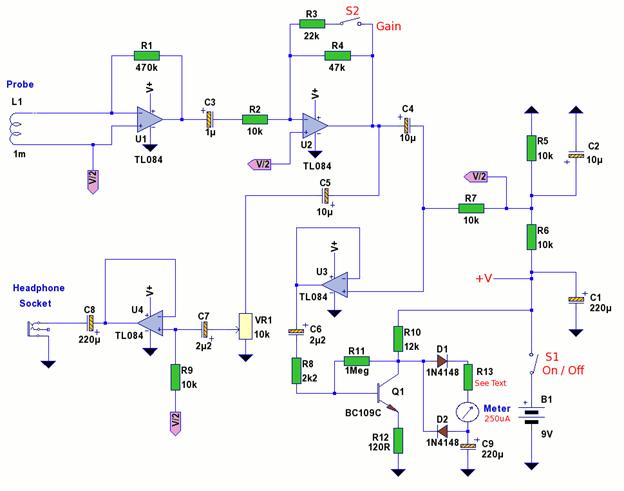

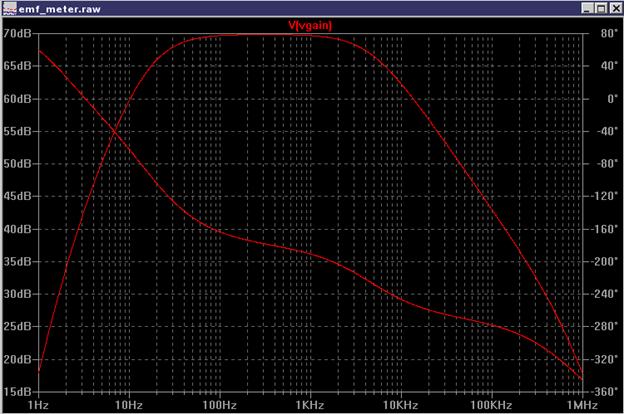

Датчик ЭДС использует катушку индуктивности, при изменении показателей в ней будет возникать напряжение. Схема выполнена на четырех с низким уровнем шума FET ОУ типа TL084 помечены как U1 - U4. Источник питания 9 вольтовая батарея с сглаживающей цепью R5 и R6, C1 и C2. S1 выключатель. Входной каскад U1, непосредственно соединенный с датчиком- 1mH катушкой. Можно использовать катушку 1.2, 1.5 или 1.8mH. Реактивное сопротивление катушки индуктивности изменяется от входной частоты и очень высоко. Когда нет никакого смещения нуля в TL084, то выход не имеет емкостной связи через С3 к следующему блоку TL084 усилителя U2. Выход с U1 и U2 (открыт S2) составляет около 70 дБ на частоте 1 кГц показано ниже:



Выход с U2 разделяется C4 и C5, запускается независимый усилитель для наушников U4. VR1 действует как регулятор громкости (на выходе будет либо моно или стерео миниатюрный штекер).
Уровень сигнала цепи. U3 формирует часть схемы отвечающей за стрелочный индикатор. U3 подключен как повторитель напряжения. Сигнал ЭДС через C6 передается на блок управления, основанного на миллиамперметре Q1 и связанных компонентов. Q1 транзистор BC109C, хотя 2N2222 транзистор может быть использован в качестве альтернативы. Q1 является усилителем с общим эмиттером и коэффициентом усиления напряжения около 10, установленный в отношении R10 / R12. Напряжение на коллекторе Q1 достаточно высоко, чтобы вызвать смещение диодов D1 и D1. C9 имеет большое значение, что позволяет реагировать на низкие сетевые частоты 50 Гц. Полное отклонение измерителя сигнала 250uA и внутреннее сопротивление 675 Ом. Тогда R13 исключаем из схемы. Для повышения чувствительности можно поставить индикатор на 100uA или 50uA. В этом случае схема может стать слишком чувствительна , поэтому R13 обязателен.

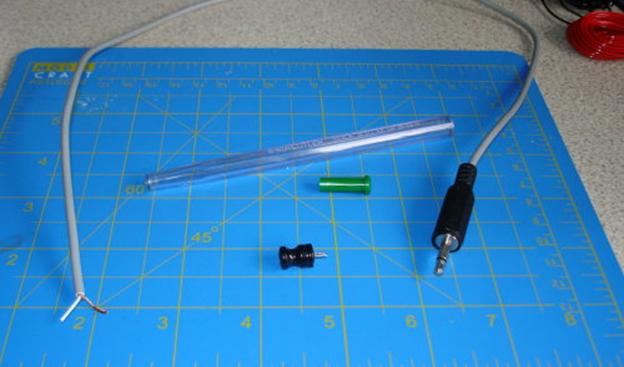

Датчик изготовлен из старой ручки, конец крышки удаляется. Экранированный кабель длиной 50см вставляется в корпус и припаивается к катушке. Длинный кабель лучше не использовать. Частота будет ухудшаться.

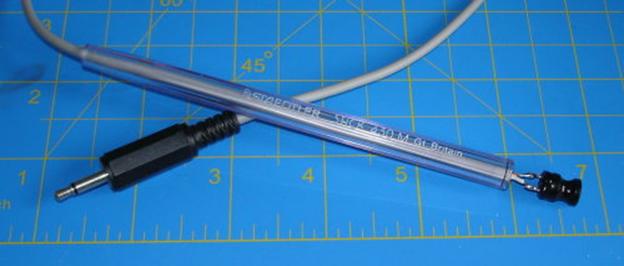

Кабель может быть использован 3,5 мм. Катушка индуктивности установлена аккуратно в корпусе трубки. Слой изолирующей ленты или клея может быть использован для защиты катушки индуктивности.



Емкость кабеля примерно 1.9pF, добавим 2pF был параллельно L2.

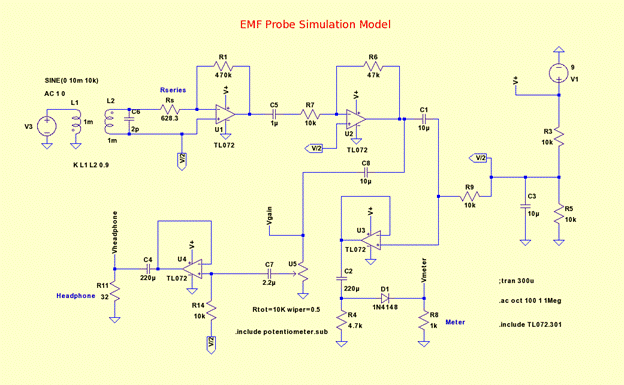

Схематично показано ниже:

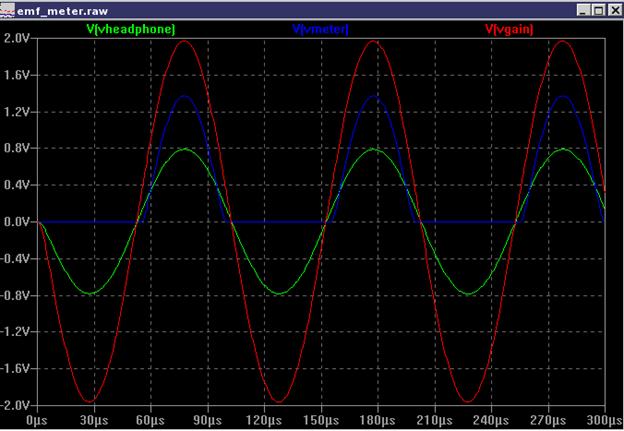

Катушка 8RB имеет последовательное сопротивление 7 Ом, при 100 кГц и импеданс 628,3 Ом. Переходная характеристика при 10 кГц показана ниже:

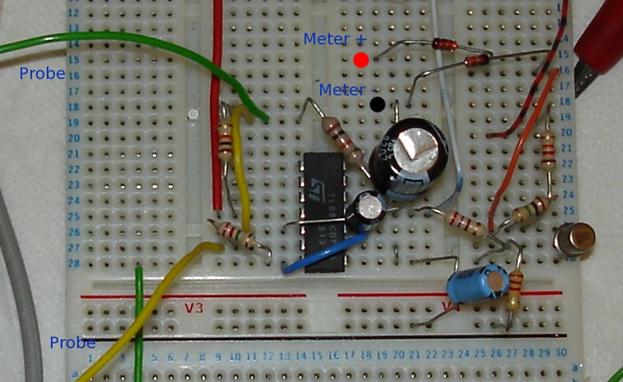

Имитационная модель имеет 3 узла помеченных как Vgain, Vheadphone и Vmeter для ясности. Эти сигналы приведены выше. Коэффициент связи 0,9 используется и входное напряжение 10 мВ от пика до пика. Настройка. Без генератора сигналов, просто поместите датчик вблизи источника питания, силовых кабелей или другого электрического устройства. Стрелка измерителя будет отклоняться и появится звук в наушниках. Если частота находится ниже 15 кГц звука не будет слышно.

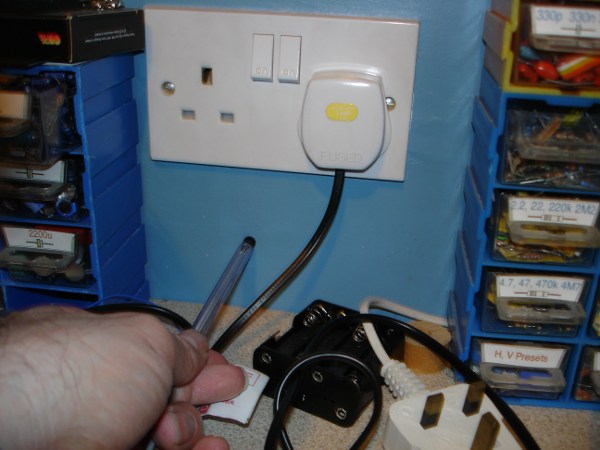

ЭДС обнаруживается от электрической розетки, даже без нагрузки.



Как работает. Включите прибор, установите VR1 до минимума и подключите наушники. Схема может Попробуйте переместить датчик вблизи выключателя света или электрической розетки. Громкий гул будет слышен в наушниках и стрелка измерителя будет отклоняться.


Список деталей

IC1 TL084
D1, D2 1N4148
L1 1mH катушка 187LY-102J
R1 470k
R2, R5, R6, R7, R9 10k
R3 22k
R4 47k
R8 2k2
R10 12k
R11 1M
R12 120R
R13 см. текст (могут быть опущены типичные значения 220R в 1K)
VR1 10k журнал
С1, C8, C9 220U
C2, C4, C5 10й
C6 2и2
С3 1u
С7 2.2u
Альтернативы Q1 BC109C BC108, BC548, 2N2222 сигнала метр 250uA или аналогичный



ЭДС Зонд с измеритель

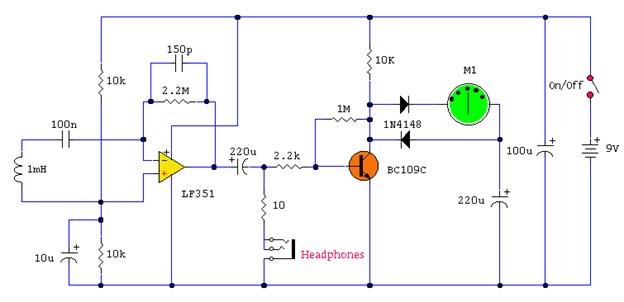

Электромагнитный датчик поля предназначен для обнаружения измененяемых электрических и магнитных полей. Зонд имеет выход счетчика и разъем для наушников.


Он легко обнаруживает аудио и РЧ сигналы вплоть до частот около 100kHz.Однако эта схема не является металлоискателем, но обнаруживает металлическую проводку, если она проводит переменный ток. Частотный диапазон от 50 Гц до 10 кГц зависит от 150n конденсатора, коэффициента усиления ОУ и входной емкости кабеля датчика. Стерео наушники могут быть использованы для мониторинга звуковых частот.

Конструкция датчика повторяет предыдущую конструкцию



Выходной сигнал от операционного усилителя выходит на частоте электромагнитного поля. Это напряжение дополнительно усиливается транзистором BC109C, прежде чем подается на схему счетчика. Счетчик представляет собой небольшой LB80B прибор на 250uA . Выпрямление происходит через диоды, измеритель и конденсатор. Настройка аналогична схеме приведенной выше.
