Эффект discolight с контролем басов на PIC16F84A для вечеринки



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Внешняя цепь преобразует сигнал НЧ в импульсы, которые затем будут контролировать двигатель. Двигатель вращается в одном направлении в течение заданного времени, затем останавливается. В схеме использован PIC16F84A, в котором необходимо заполнить первые три ячейки EEPROM  значениями настроек. В оригинальной версии: 01 14 E0. Программирование проводится IC-Prog, используя простой JDM программатор. Скачать исходный код можно здесь. После того как вы успешно собрали конструкцию, необходимо очень точно настроить триммеры.

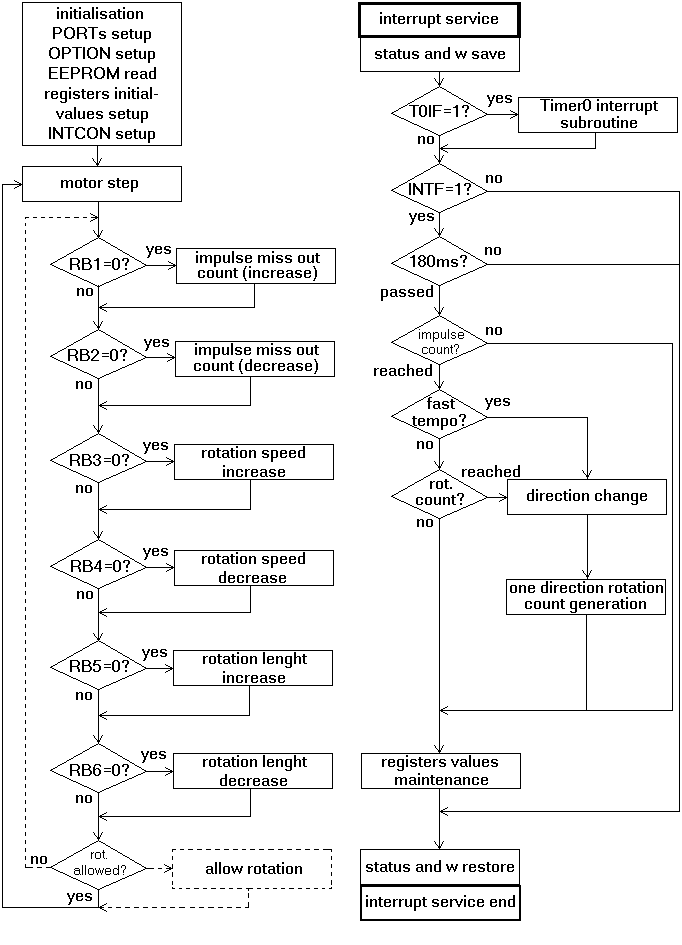

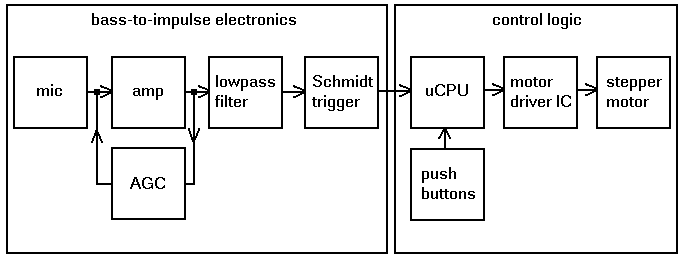

Блок-схема устройства и программного кода

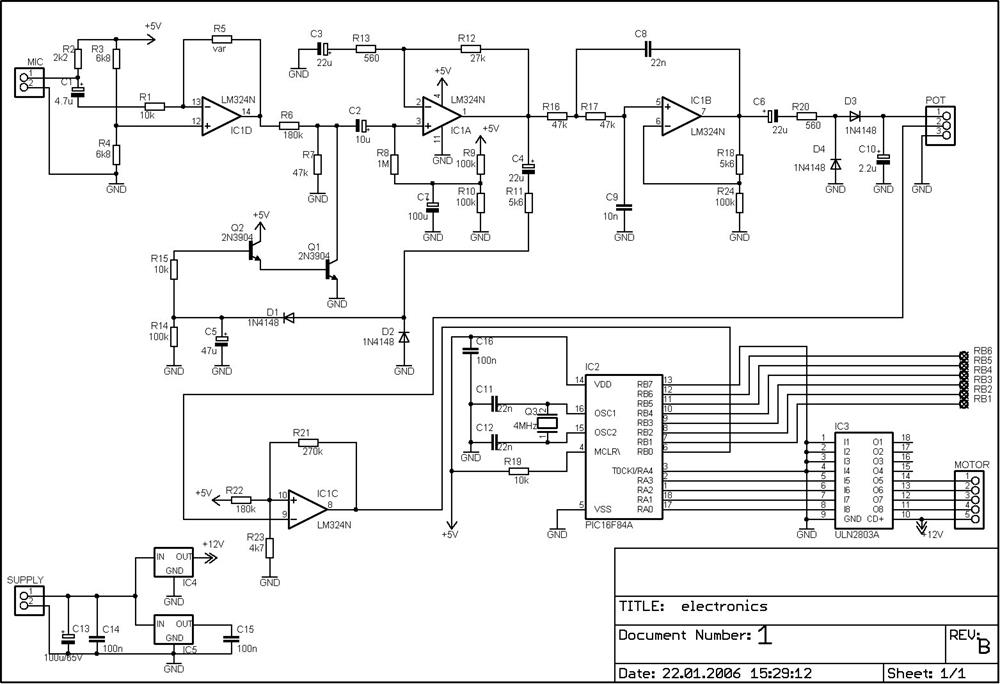

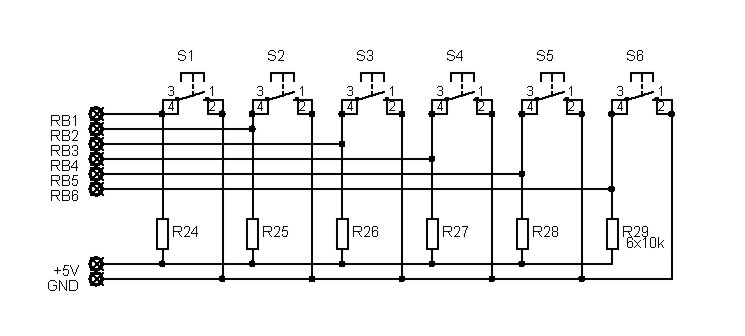

Принципиальная схема

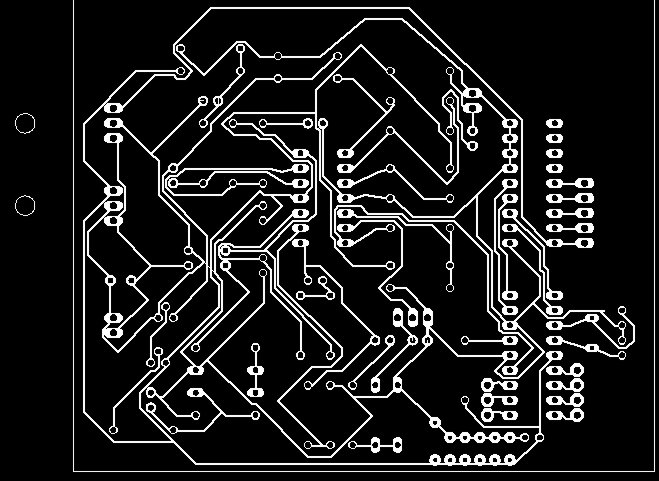

Печатная плата

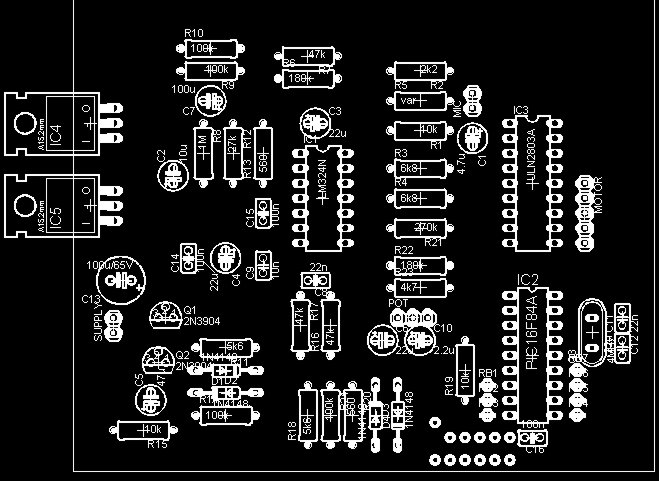

Компоновка элементов на плате

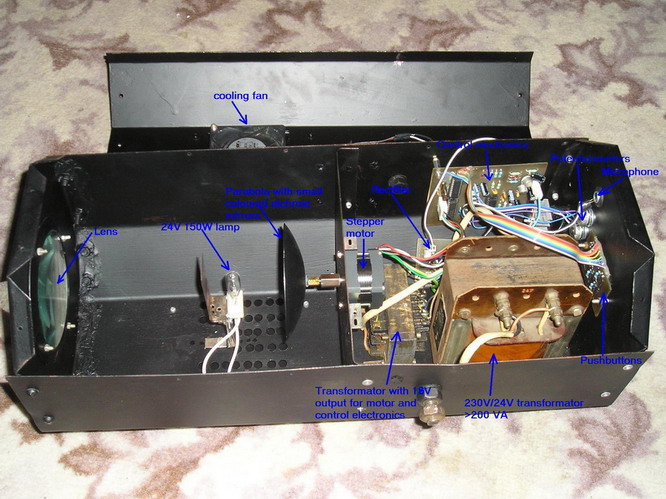

Компоновка элементов в корпусе

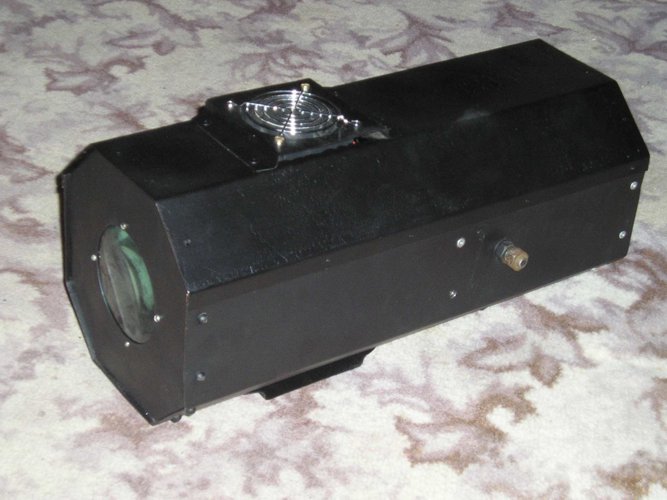

Готовое устройство



Эффект discolight в действии
