Двунаправленный монитор батареи
Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком "Карта сайта"

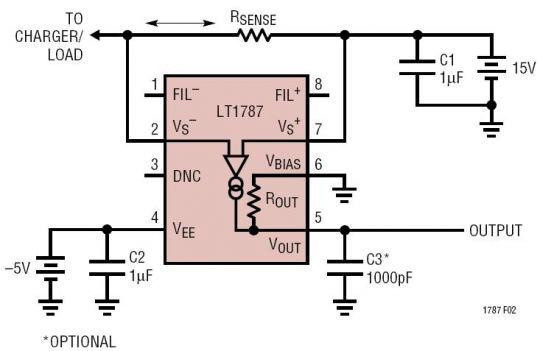

Схема обеспечивает возможность контроля тока в любом направлении через резистор. Чтобы отрицательные выходы отображали зарядный ток, VEE подключается к небольшому отрицательному источнику питания. При работе с одним источником питания (VEE на земле) выходной диапазон может быть смещен вверх, применяя положительный опорный уровень к VBIAS (например, 1,25 В).
C3 может использоваться для формирования фильтра в сочетании с выходным сопротивлением (ROUT) детали. Это решение обеспечивает отличную точность (очень низкий VOS) и фиксированный номинальный коэффициент усиления 8.
