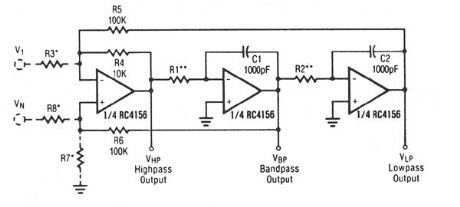

Показана обобщенная принципиальная схема двухполюсного активного фильтра с переменным состоянием. Фильтр с переменными состояниями может быть инвертирован или неинвертирован и может одновременно обеспечивать три выхода: низкочастотный, полосовой и высокочастотный. Фильтр режектор может быть реализован путем добавления одного суммирующего операционного усилителя.
В схеме фильтра с переменным состоянием один усилитель выполняет функцию суммирования, а остальные два действуют как интеграторы. Выбор пассивных компонентных величин произволен, но должен быть согласован с диапазоном работы усилителя и характеристиками входного сигнала. Значения, показанные для C1, C2, R4, R5 и R6, являются произвольными. Предварительное выделение их значений упростит процедуры настройки фильтра, но при необходимости можно использовать другие значения
