Двухканальный двухполюсный переключатель с элементами Холла



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







A1230 - это двухканальный двухполюсный переключатель с двумя чувствительными элементами Холла, каждый из которых обеспечивает отдельный цифровой выход для возможности обработки сигналов скорости и направления.  Элементы Холла литографически выровнены с точностью до 1 мкм. Поддерживая точное механическое расположение между двумя активными элементами. Монолитная интегральная схема (ИС) A1230 содержит два независимых биполярных переключателя с эффектом Холла, расположенных на расстоянии 1 мм друг от друга. Цифровые выходы не синфазны, поэтому выходы имеют квадратурную форму, если они сопрягаются с конструкцией кольцевого магнита. Это позволяет легко обрабатывать сигналы скорости и направления. Чрезвычайно низкие дрейфовые усилители гарантируют симметрию между переключателями для поддержания квадратуры сигнала.



Особенности



Он обеспечивает двойной канал A и B подобно оптическому кодировщику

Простой модуль поможет создать приложение для магнитных энкодеров для управления движением

Питание 5V DC

Выход TTL

Два согласованных переключателя Холла на одной подложке

1 мм расстояние между элементами Холла

Превосходная температурная стабильность

Встроенный регулятор LDO обеспечивает работу 3,3 В

Интегрированная защита от электростатических разрядов и VCC на землю

Прочная структура защиты от электромагнитных помех

Защита от обратного заряда батареи

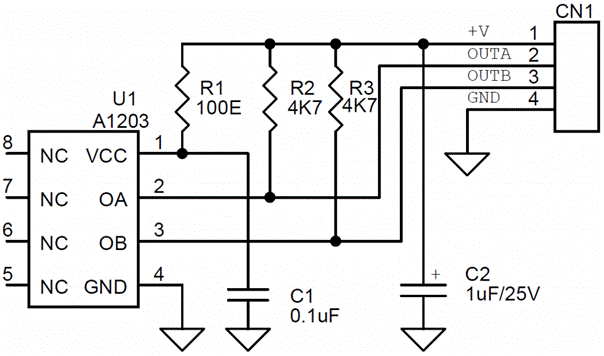

Схема

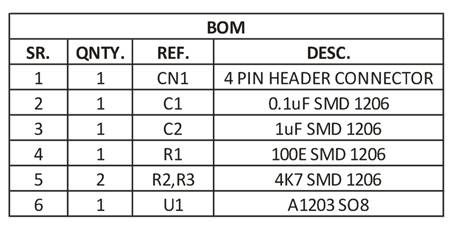

Список деталей

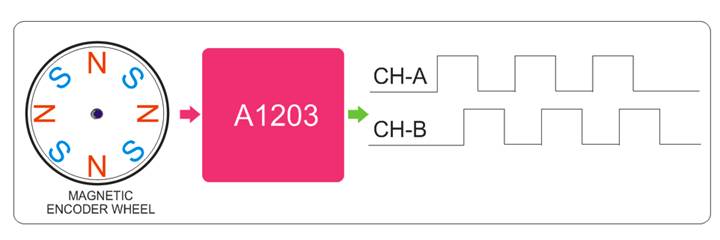

Диаграмма

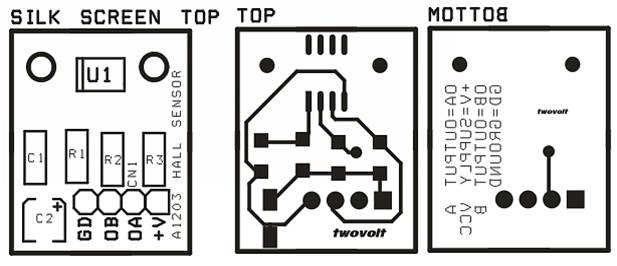

Печатная плата

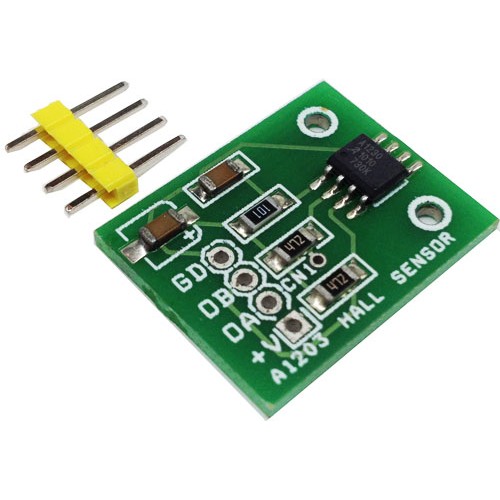

Внешний вид
