Двухканальное релейное управление



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








2-канальное релейное управление может управлять любыми схемами, которым необходимо изолированное переключение большого тока и высокого напряжения путем применения любого TTL или CMOS уровня напряжения. 3 выводные винтовые клеммы для подключения нагрузки обеспечивают как нормально открытое, так и нормально закрытое переключение.

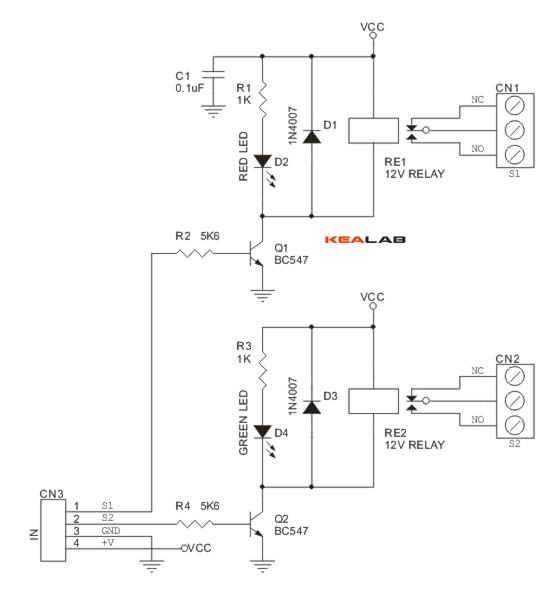

Принципиальная схема

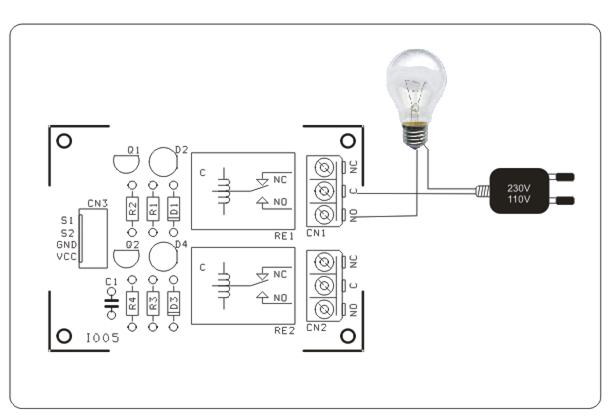

Схема подключения

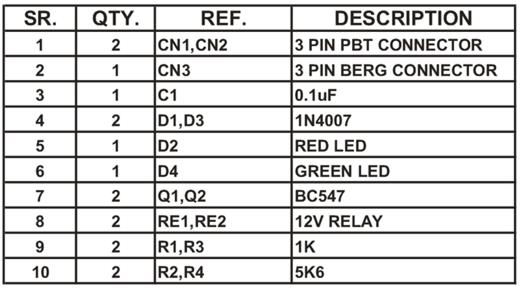

Список деталей

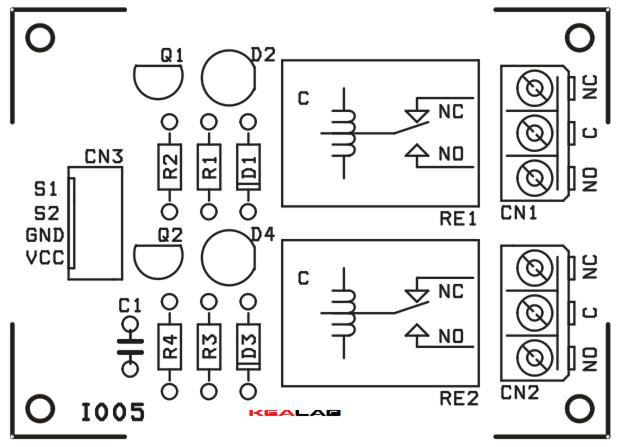

Компоновка элементов

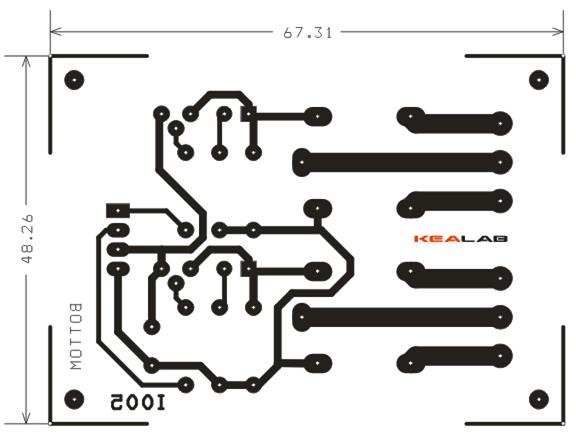

Печатная плата

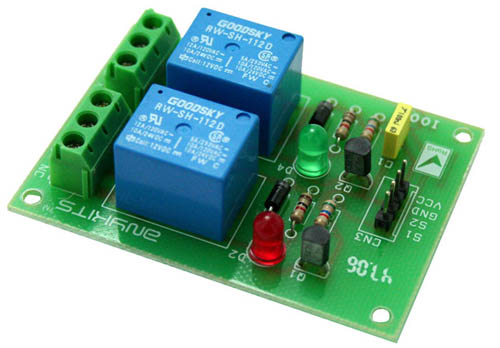

Готовое устройство

Автор: Ражкумар Шарма
