Драйвер половинного моста на основе IR2104



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Этот драйвер Half-bridge, основанный на IC IC2104 и N-канального Dpak MOSFET, является высоковольтным высокоскоростным MOSFET-драйвером с независимыми выходными каналами с высокими и низкими боковыми частотами. HVIC и вентили CMOS-технологии обеспечивают прочную монолитную конструкцию. Логический вход совместим со стандартным выходом COMOS или LSTTL, вплоть до логики 3,3 В. Драйвер затвора IR2104 представляет собой усилитель мощности, который принимает входной сигнал малой мощности от контроллера IC и вырабатывает сильноточный входной сигнал для затвора транзистора большой мощности,  такихкак МОП-транзистор. В сущности, драйвер затвора состоит из переключателя уровня в сочетании с усилителем. Привод имеет множество применений, начиная от источника постоянного тока для обеспечения высокой плотности мощности и эффективности.  Рушкник упрощает проектирование систем управления для широкого круга применений, таких как бытовая техника, промышленные приводы, двигатели постоянного тока, бесщеточные двигатели, вентиляторы, драйвер катушки Tesla, драйвер индукционной катушки, драйвер светодиода, драйвер галогенной лампы.



Особенности



Питание нагрузки от 12 до 36 В постоянного тока

Ток нагрузки 10Amps (пик 20Amps)

Логическое питание 12 В DC 15 В

Входные сигналы от 3,3 до 15 В

Требуемый вход с одним ШИМ

Винтовые клеммы для нагрузки

Разъем для логического питания и входов

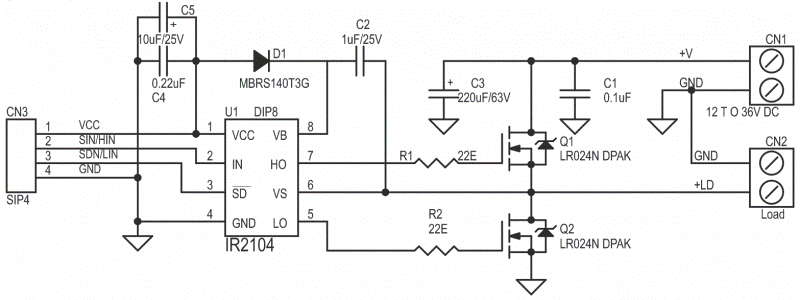

Схема



Пол-Мост-драйвер-СХЕМА

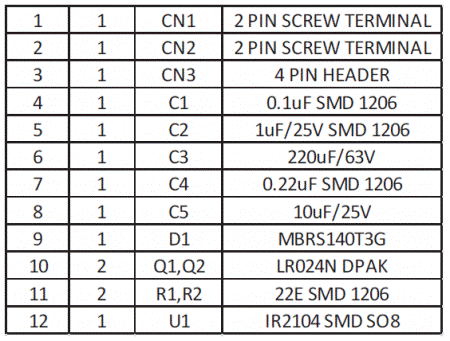

Список деталей



Спецификация драйвера для Half-Bridge-Driver

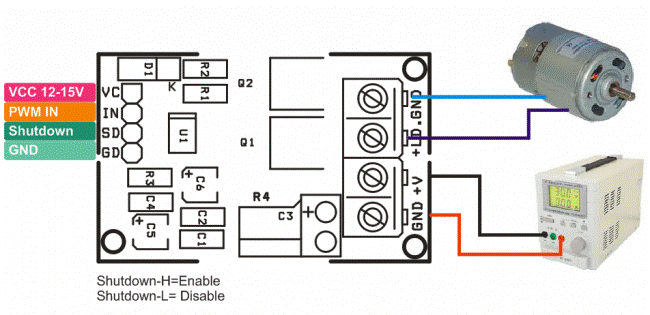

Соединения



Пол-мост-драйвер-СОЕДИНЕНИЯ

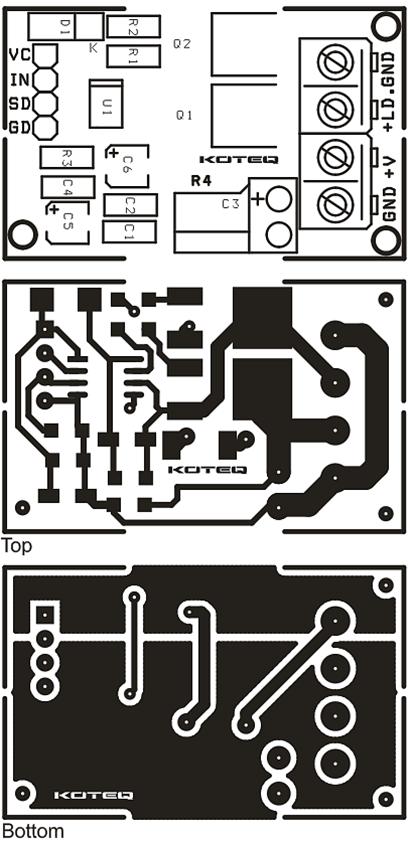

Печатная плата

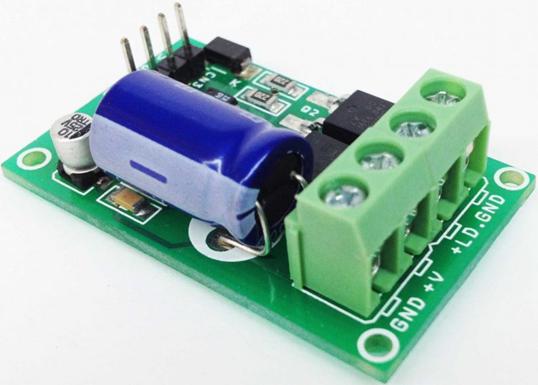

Фото



Half-Bridge-Driver-IMG_4777
