Драйвер для светодиодных индикаторов на NCL30100



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"





Получи 1220₽ по коду INGQPLOM



Электронная схема драйвера для светодиодных  индикаторов предназначена для регулирования режима высокой яркости, там где эффективность и малый размер важны. Контроллер NCL30100 использует отрицательное изменение тока, таким образом, сводя к минимуму рассеивание мощности в текущем резисторе. Регулируется пользователем путем подбора небольшого внешнего конденсатора, тем самым позволяя конструкции работать в заданном частотном диапазоне переключения. Контур управления предназначен для работы до 700 кГц предоставляя гибкость в использовании.



драйвер на NCL30010



На вход драйвера высокой яркости NCL30010 можно подавать до 18 В. Для других, которые имеют входное напряжение больше чем тот уровень, внешний резистор должен быть подключен между Vin и конденсатором питания VCC. Входное напряжение: Vin - 12 В переменного тока (12 В постоянного тока после моста), номинальная ток светодиода: 700 мА (RMS), LEDripple: 120 мА (пик-пик), VLED: 3,2 V, на выходе диода VF: 0,5 V, частота переключения: 450 кГц, затемнение с помощью ШИМ-сигнала, 1 кГц при ПВ 0 - 99%.

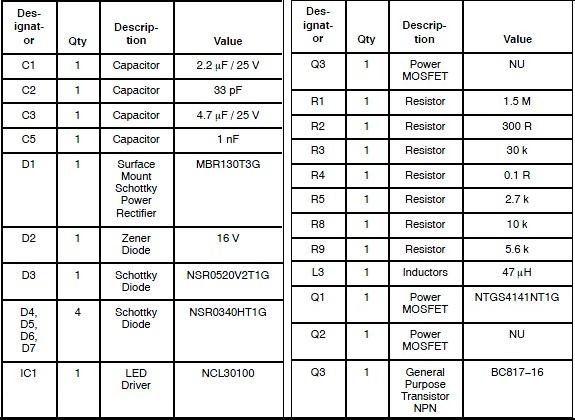

Элементы схемы
