Дискотечная подсветка на 1N4007



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

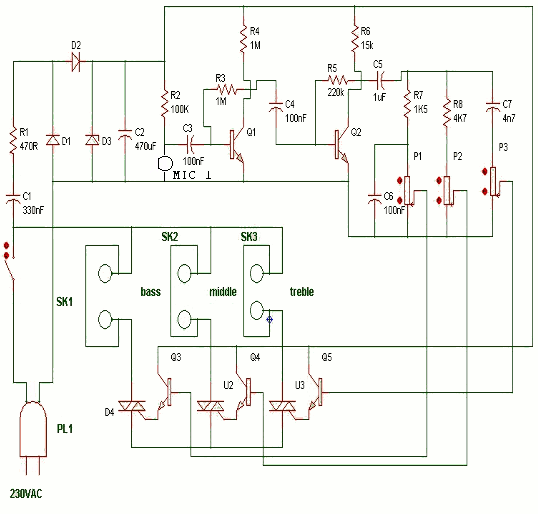

Электропитание может быть удобно уменьшено без теплоотдачи реактивным сопротивлением C1; затем выпрямляются D1 (1N4007) и D2 (1N4007) и зажимаются до 24 В с помощью диода Зенера D3 (24 В) из-за очень низкого потребления тока этой схемы. Встроенный микрофонный прием музыки, распространяемой громкоговорителем (-ами) любого типа медиаплеера, и двухступенчатым транзисторным аудиоусилителем Q1 (BC547) и Q2 (BC547) усиливает результирующий сигнал.



ПРЕДУПРЕЖДЕНИЕ. Некоторые детали на монтажной плате подвергаются летальному потенциалу, поскольку устройство подключено к 230 В переменного тока. При подключении и закрытии в пластиковой или деревянной коробке избегайте касания цепи. Избегайте подключения этой схемы к другим устройствам (например, к выходу усилителя с помощью кабеля) из-за отсутствия сетевого трансформатора. Для записи музыки используйте только микрофон, прилагаемый к основному корпусу.







Звуковой сигнал фильтруется и разделяется на три полностью регулируемых полос частот с помощью простого (хотя и эффективного) пассивного фильтра, образованного P1 (10k), P2 (10k), P3 (10k), R7, R8, C6 и C7 на выход второго этапа, что позволяет избежать сложностей активных фильтров на основе ОУ. Драйверы для Triacs D4 (T1206M), D5 (T1206M) и D6 (T1206M) являются транзисторами Q3 (BC547), Q4 (BC547) и Q5 (BC547), но могут быть опущены, если используются высокочувствительные устройства Triac. Значение C1 должно быть удвоено: используйте два конденсатора 330 нм, подключенных параллельно или один конденсатор емкостью 680нФ 250 В для работы сети 110-120 В. Никаких дополнительных изменений не требуется. SW1 должен быть высоковольтным выключателем с высоким током, так как он должен выдерживать общий ток, потребляемый всеми лампами, подключенными к трем выходам схемы. Используя предлагаемый тип Triac, каждый канал может управлять несколькими лампами накаливания, мощностью до 800 Вт, но в этом случае для каждого Triac должен использоваться отдельный радиатор.
