Диодный измеритель температуры



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

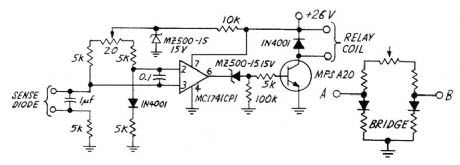

Обычный диод кремния, имеющий температурный коэффициент около -2 мВ / ℃ в широком температурном диапазоне, служит для измерения разности температур до ± 10 ° F с разрешением около 0,3 ° F. Два диода, соединенные в резисторном мосту, обеспечивают напряжение, пропорциональное разности температур на клеммах A и B.













Пот обеспечивает переменный ток смещения, соответствующий предварительно заданному диапазону смещения температуры. Низкое выходное напряжение моста усиливается операционным усилителем, таким как Motorola MC1741, который дает выходное колебание 30 В для изменения входа 0,3 мВ. Буферный транзистор добавляется для обработки Ioad, такого как реле управления двигателем. - Bulletin Industrial Control Engineering, Motorola, Phoenix, AZ, 1973, EB-4.
