Динамик из компакт-диска



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Простой динамик можно сделать и использовать в домашних условиях  с помощью простых материалов, найденных дома.  Я выбрал обыкновенный компакт диск.



Получить материалы

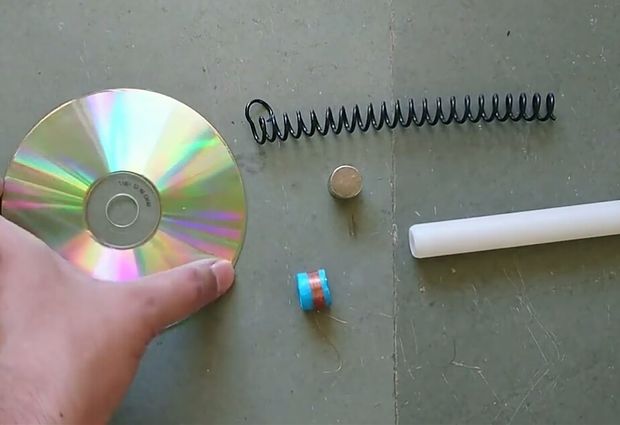

Все довольно просто, что вам нужно: -

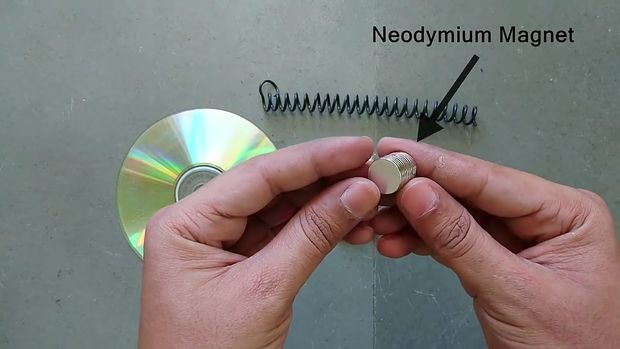

1.Неодимовый магнит

2.Пружины из любого провода.

3.Старый неиспользуемый CD диск.

4. Намоточные провода (0,08-0,15мм). Чем тоньше, тем лучше.

5.Провода для подключения громкоговорителя к источнику входного сигнала.

6.Пластиковая  бутылка.

7.Алюминиевая фольга.

8.  Кусок пенопласта





На оправку, совпадающею с диаметром отверстия диска, намотайте медный провод виток к витку. Длина намотки будет около 5-20мм, в зависимости от провода. Оставьте 4 - 6 см проволоки  на обоих концах.

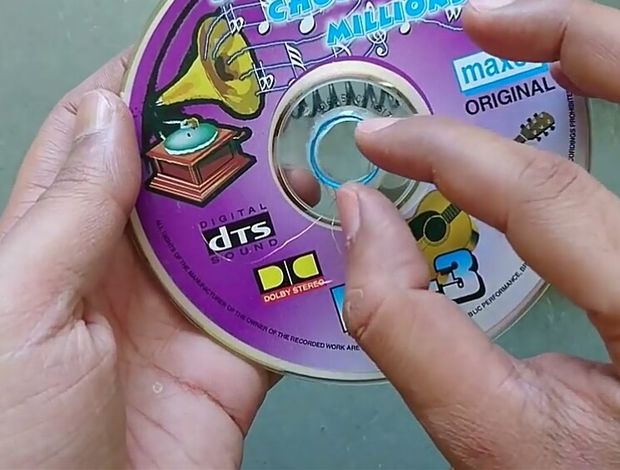

Наклейте получившуюся конструкцию по центру CD. Удалите изоляцию и облудите концы катушки.

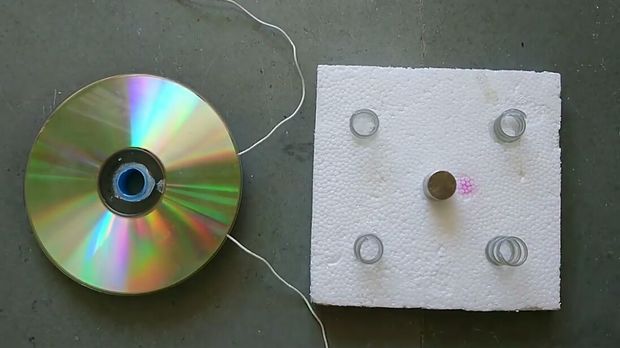

Расположите пружины в форме квадрата. В центре поместите магнит.



Вставьте компакт-диск на нем.

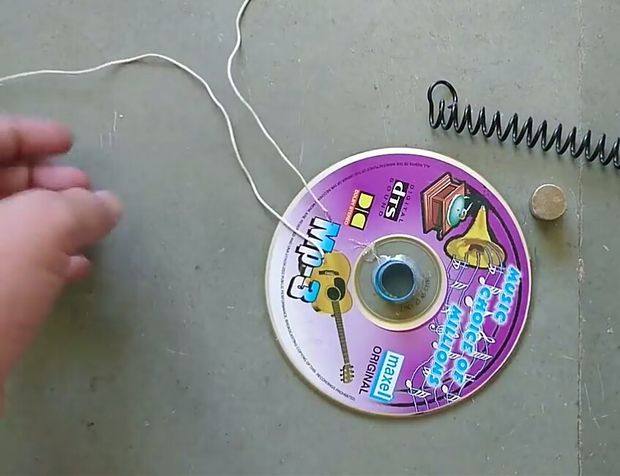

Припаяйте соединительные провода. Они не должны соприкасаться с магнитом.



Добавить диафрагму.

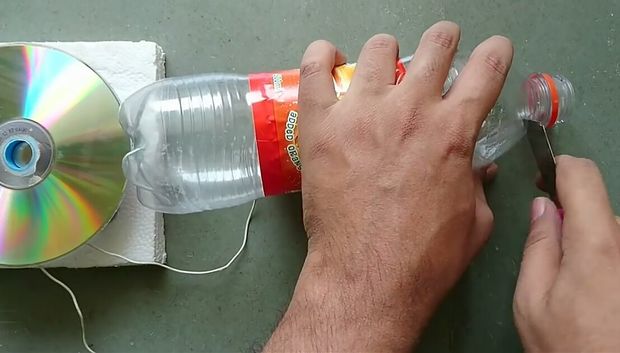

Разрежьте бутылку воды как показано на рис. Диафрагма будет располагаться в верхней части компакт-диска.



Наслаждайтесь динамик.



Соберите подготовленные части и склейте как показано на фотографии. Теперь можно подключить творение к выходу усилителя.
