Диммер для RGB светодиодных лент на таймере 555



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








В этой статье буду показывать вам, как сделать RGB LED Dimmer полосы с помощью нескольких потенциометры и пары 555 таймеров.



Что нам понадобится

Электрические компоненты:

1 * NE555

1 * NE556 двойной таймер

3 * TIP31 транзистор

6 * 100nF конденсатор

6 * 1N4148 диод

3 * 4.7K резисторы

3 * 10k переменный резистор

1 * RGB LED полоса

1 * 12V 6A источник питания

Различные JST соединители

Пучок проволоки

Veroboard

Припой

Инструменты:

Паяльник

Бокорезы

Плоскогубцы

Мультиметр

Нож

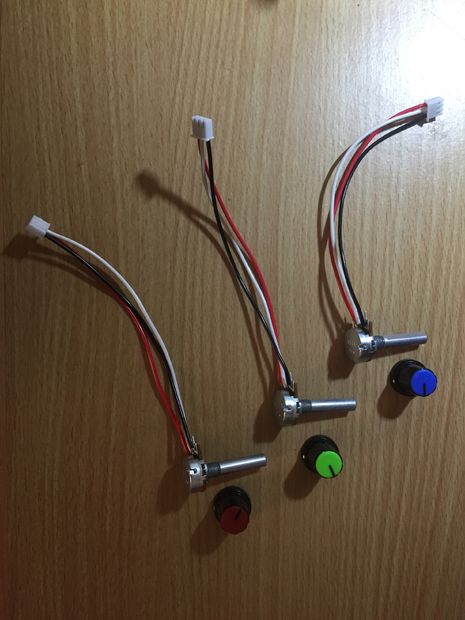

Припаяйте три провода к каждому из потенциометров и на свободном конце, добавьте 3 контактный разъем JST. Цвет указывает расположение контактов: левый черный, средний белый и красный правый вывод.

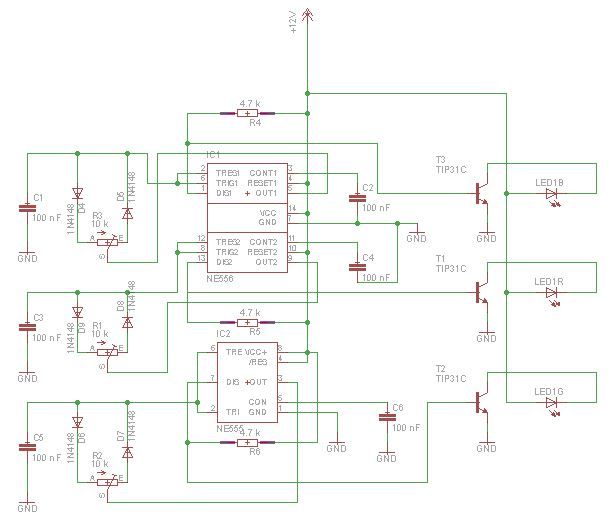

Принципиальная схема

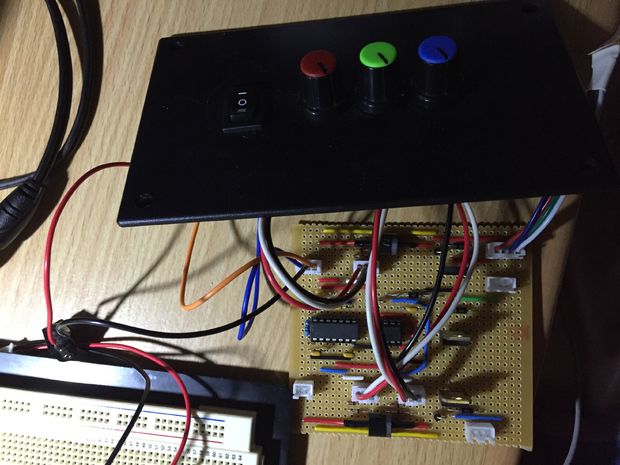

Возьмите прилагаемую схему и распиновку для выходов 555 и 556 таймеров и припаятйте к veroboard. Не забудьте смонтировать три 3-контактных разъема JST в макете, так что бы можно легко подключать или отключать потенциометры. Также необходимо включить 2 контактный разъем разъем JST для входа питания и разъем 4 контактный разъем JST для светодиодной ленты. Для разъема полосы LED, белый провод, который приходит от светодиодной ленты должен быть подключен к 12 В, в то время как красный, зеленый и синий провода должны быть подсоединены к транзисторам TIP31C, как показано на схеме.







Подключите устройство и RGB LED полосу на ваш источник питания 12 V. Если все подключен правильно, вы должны быть в состоянии контролировать красные, зеленые и синие линии светодиодной полосы по отдельности, делая много различных оттенков меняя интенсивность.

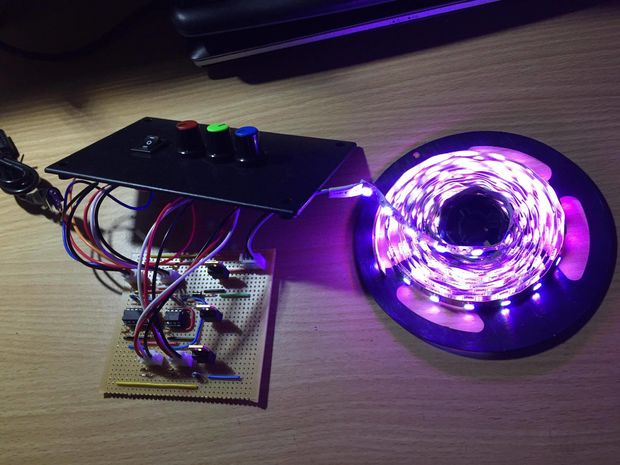

Готовый dimmer в работе
