Диктофон на APR9301



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

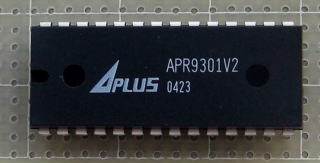

Микросхема 9301 является устройством записи и воспроизведения звуковых фрагментов продолжительностью 20 до 30 секунд. Это идеальное решение для автоответчиков, домофонов и т.д.  Микросхема имеет энергонезависимую  флэш-память с  возможностью 100 тыс циклов записи и 100 лет хранения информации. Питается от одного источника 5 вольт при токе 25 мА.

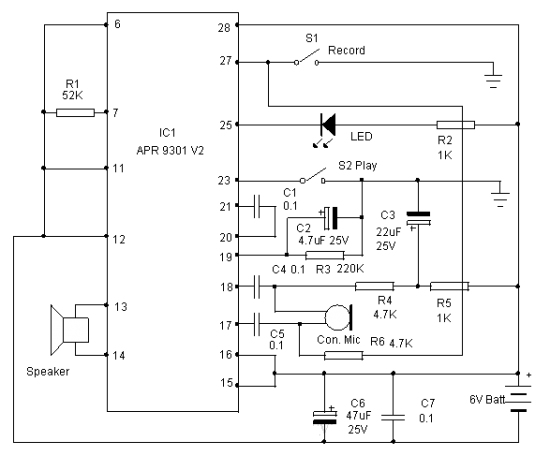

Схема диктофона


Диод светится, когда IC записывает голос, полученный через микрофон. Остается в режиме записи до тех пор, пока вывод  RECL 27 заземлен. Динамик автоматически отключается в режиме записи. Изменяя значение OSCR резистора R1 можно увеличить период записи следующим образом

А. R1 52K 20 сек.
B. R1 67 K 24 сек
C. R1 89 K 30 сек.


APR9301


При нажатии воспроизведения  выключателем, начинается вывод информации с начала сообщения. Секция ввода автоматически будет отключена. После завершения записи или воспроизведения диктофон входит в режим ожидания.

Частота дискретизации устанавливается так

А. 20 сек 6,4 кГц
B. 24 сек 5,3 кГц
C. 30 сек 4 кГц


Запись в память происходит нажатием переключателя S1 (говорите в микрофон), светодиод светиться. Для этого используйте маленький конденсаторный микрофон. Воспроизведение будет, если нажать S2. Используйте 8 Ом динамик.
Питание 5 вольт, хотя можно использовать 6в батарею.
