Дифференциальный усилитель с низкочастотным фильтром



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

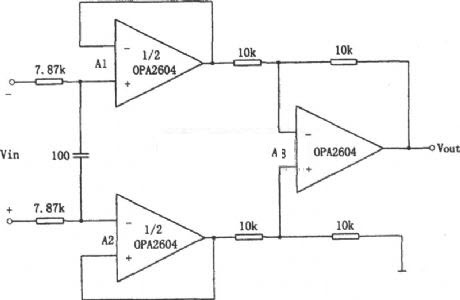

На рисунке показана схема дифференциального усилителя с фильтром низких частот . Эта схема имеет фильтрацию нижних частот 100 Гц, дифференциальный вход, односторонний выход и высокую точность. Схема усилителя OPA2604 представляет собой интегральную схему МОП-транзистора. OPA2604 подключается к двум устройствам контроля напряжения. Это показано на рисунке A1, A2.





Дифференциальный усилитель с низкочастотной фильтрующей схемой, состоящей из OPA2604




Дифференциальный усилитель с низкочастотной фильтрующей схемой, состоящей из OPA2604

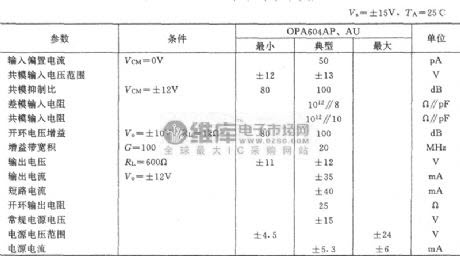

Поскольку OPA2604 имеет очень высокий входной импеданс (1012 Ω / / 8 pF) и очень низкий ток смещения (50 pA), поэтому он может гарантировать, что схема имеет хороший фильтрующий эффект. OPA604 является одним операционным усилителем, а OPA2604 - двойным операционным усилителем. Обе характеристики полностью одинаковы.
