Детектор обнаружения мобильного телефона





Простая схема обнаружения присутствия включенного мобильного телефона, который передает и принимает сигналы в диапазоне частот от 0,9 до 3 ГГц.

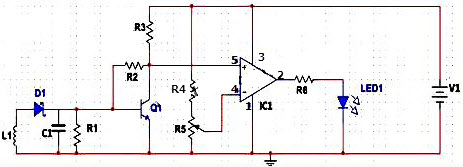

Принципиальная схема





Компоненты, используемые в этой схеме в следующие:



V1 = 12 В

L1 = 10 мкГн

R1 = 100 Ω

C1 = 100 нФ

R2 = 100 кОм

R3 = 3 кОм

Q1 = BC547

R4 = 200 Ω

R5 = 100 Ω

IC1 = LM339

R6 = 10 Ω

LED = синий светодиод
