Детектор движения тени

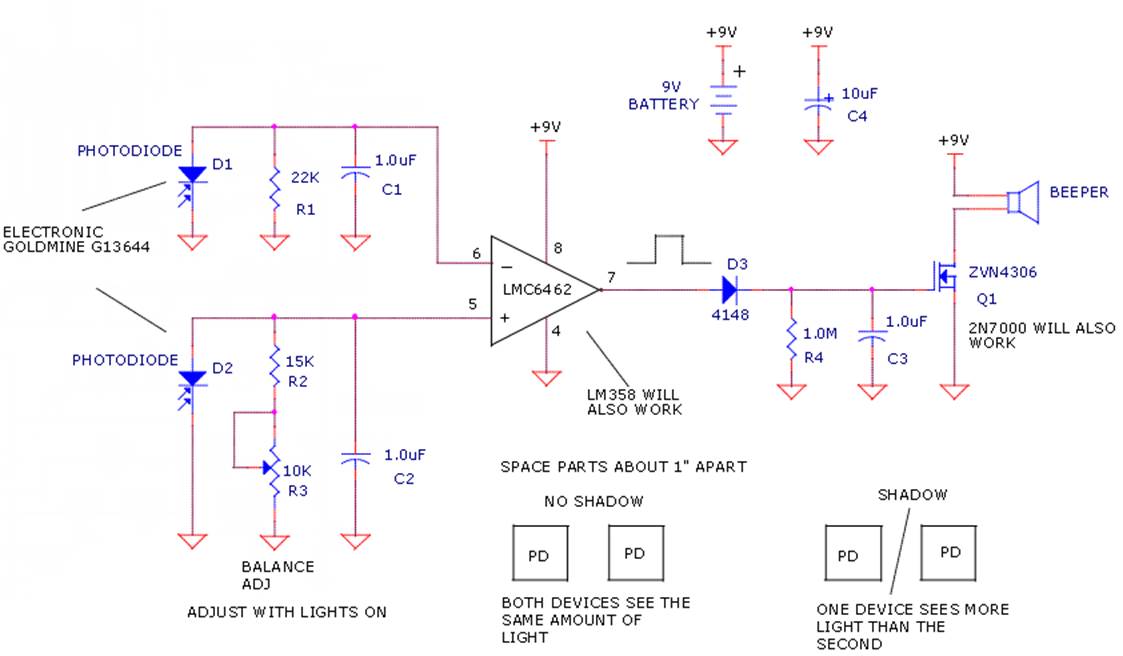

Есть много способов можно обнаружить движение объектов, находящихся рядом с  человеком. Эта схема демонстрирует один из способов. Она обнаруживает движение, отмечая изменения света тени, отбрасываемой от движущегося объекта.



Два небольших PIN фотодиода расположенные около дюйма друг от друга образуют, детектор тени. При отсутствии тени, отбрасываемой на устройства, они выдают идентичные уровни тока. Достигается путем преобразования  напряжения с нагрузочного резистора, подключенного параллельно с фотодиодом.



Регулируется одним резистором, так что два напряжения  тщательно сбалансированы при равномерном освещении. Когда на датчики попала тень, одно из устройств обнаружит больше света, чем второй. Произойдет дисбаланс системы.









Компаратор, подключенный к двум устройствам, обнаружит дисбаланс и пошлет сигнал высокого уровня на N-канал полевого транзистора, к которому можно подключить бипер или  реле.



При использовании компаратора низкого напряжения питания, такого как LMC7211, батареи 9 вольт хватит на много лет. Более популярные LM358 также будут работать, но будут кушать больше тока.
