Десяти ступечатый аналоговый секвенсор



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

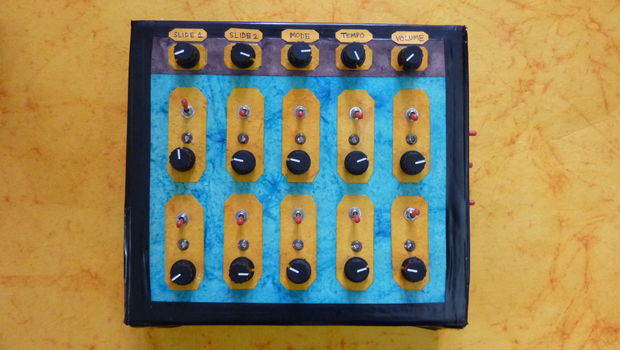

Аналоговый секвенсор состоит из банка потенциометров делящих через определенные шаги сигнал (движется по циклу- короткий повторяющийся ритмичный мотив) и генератора импульсов, выход секвенсора подается в синтезатор. Вы можете назвать конструкцию как Atari Punk секвенсор. Вот некоторые из его особенностей: -

  • Он имеет встроенный в Tone Generator (генератор ступенчатого тона).

Он имеет аудио входной разъем, который помогает ему взять звук с любого внешнего источника вплоть до 10 шагов. Он имеет управление по тангажу для каждого из отдельных этапов. Прекрасно работает при использовании встроенного генератора тонального сигнала. Имеет потенциометр для управления темпом. Кроме того, есть еще один потенциометр для управления громкостью звука. Имеет ряд переключателей для включения каждого indivisual шага.

Секвенсор работает в  двух режимах.

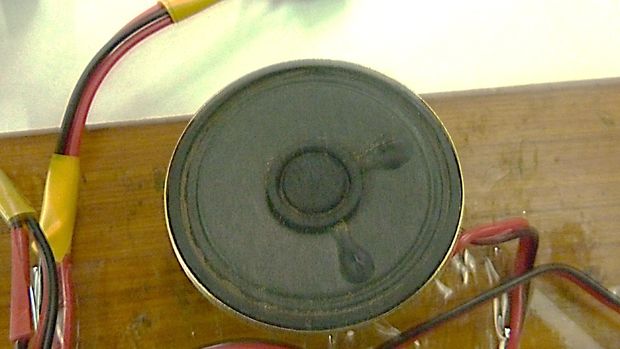

Имеет внутренний встроенный динамик, но также может быть использован с внешним динамиком, который может быть выбран с помощью переключателя.





Детали :



  • Корпус (я использовал картонную коробку и украсил его бумаги ручной работы)
  • Perfboard
  • Потенциометр

Резисторы

  1. - 470K X 3
  2. - 22K
  3. - 100K X 11
  4. Интегральные схемы (ИС)
  5. - CD4017N
  6. - NE555
  7. - 556
  8. - LM386N
  9. IC Base
  10. - 8 Pin X 2
  11. - 14 Pin X 1
  12. - 16 Pin X 1
  13. Конденсаторы
  14. - 1000uF X 1
  15. - 4.7uF
  16. - 0.01uF X 3
  17. - 0.1uF
  18. - 10uF X 3
  19. - 0.047uf
  20. - 1uF
  21. Диоды - 1N4148 X 20
  22. Светодиоды (Любой цвет) X 10
  23. Резисторы (все ¼ Вт)
  24. - 1K X 3
  25. - 470
  26. - 10K X 2
  27. - 4K7
  28. - 10 Ом
  29. - 47K
  30. Переключатели
  31. - SPDT X 11
  32. - SPST
  33. - DPDT
  34. Динамик 8 Ом
  35. Транзистор - BC547 (Любой подобный тип, как BC548, 2N2222 должен работать)
  36. Audio Jack
  37. - 3,5 мм аудио разъем мама X 2
  38. - ¼ дюйма Audio Jack мама X 2

Детали , необходимые для создания источника питания:

  • Трансформатор - 12-0-12 500мА
  • AC Разъем / Разъем процессора (IEC) 220v
  • IC 7809CV
  • Радиатор
  • Диоды - 1N4007 X 2
  • Светодиоды (Любой цвет) X 2
  • Конденсаторы
  • - 470uF X 2
  • - 1000uF
  • Резисторы (все ¼ Вт)
  • - 2K2
  • - 1K



Если вы хотите, вы можете удалить источник питания и использовать батарею в качестве источника питания.

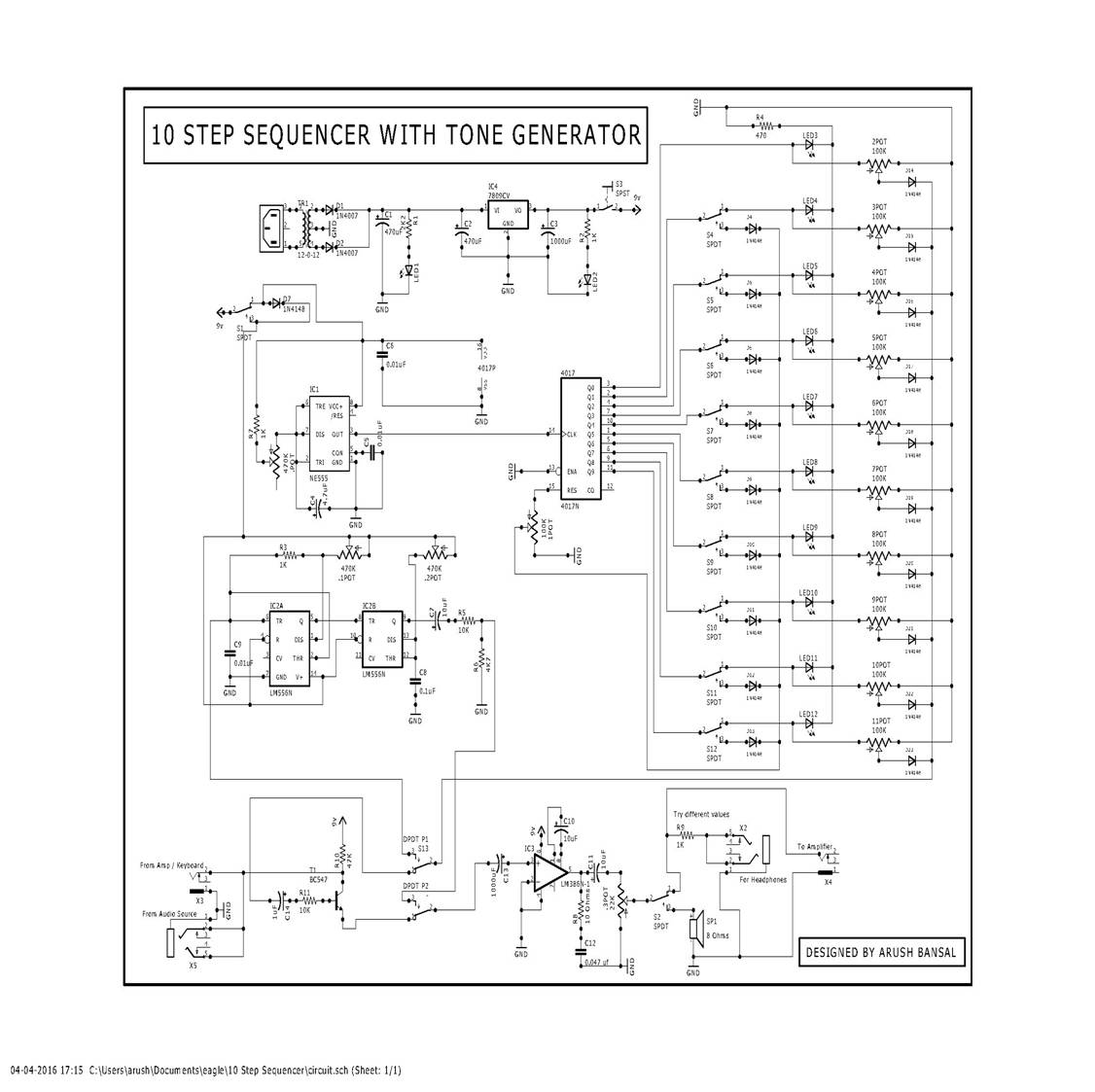

Принципиальная схема



Секвенсор имеет очень большой вид схемы, который был отредактирован мной. Вначале попробуйте поэкспериментировать со схемой  на макете. Рекомендую вам попробовать поэкспериментировать с различными резисторами и конденсаторами с 386 усилителем и цепи вокруг транзисторов. Вы можете также использовать ряд транзисторов с выходами 4017 IC. Вы действительно можете сделать много творческих вещей, можно заменить таймер 555 в нестабильном режиме путем создания нестабильного мультивибратора с использованием транзисторов. Вы можете использовать различные транзисторные усилители вместо 386 IC.




Схема состоит из следующих частей:



  • Блок питания (трансформатор, 7809 IC и т.д.)
  • 10 Step Sequencer (555 таймер, CD4017 декадный счетчик с 10 переключателями, потенциометры и светодиоды, и т.д.).
  • Тон генератор или генератор ступенчатого тона (556 двойной таймер и т.д.). Аудио усилитель 386



В схеме использовал регулятор 7809 и дополнительный радиатор чтобы предотвратить его от перегрева. Вы можете использовать трансформаторы с различными номиналами напряжения, такие как 9-0-9, 0-9, 6-0-6 и т.д.. Будьте осторожны относительно минимального напряжения, требуемого ПРС. Также помните о потере напряжения в связи с регулятором напряжения и минимального напряжения, необходимого, чтобы регулятор работал правильно. Для автономного питания подойдет типичная 6F22 9 v, но вы также можете использовать 6 или 12 v свинцово-кислотные аккумуляторы.



Макетирование на панели



Макетирование схемы является весьма полезным , поскольку позволяет экспериментировать и изменять схему.

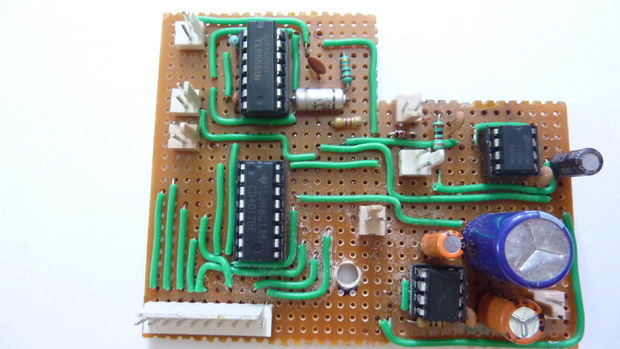

Переход к Perfboard



Теперь вы можете построить схему на perfboard или вытравить собственный PCB
