Делаем парящий двигатель Мендосино



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

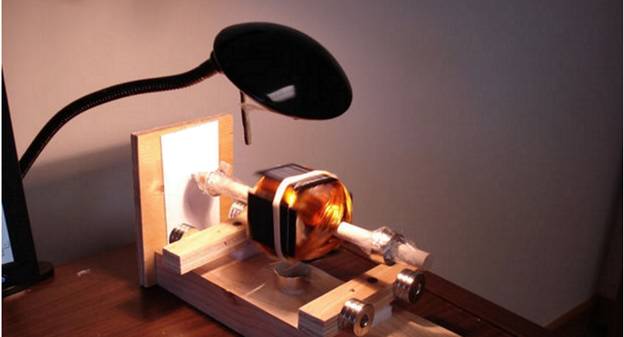

Представляю вашему вниманию статью о том, как своими руками собрать не совсем обычный электродвигатель, а точнее двигатель Мендосино. Двигатель состоит из вращающегося вала, который удерживается на магнитах, закрепленных друг напротив друга. Питание обеспечивают солнечные панели (установленные на вращающейся оси), что генерируют ток, который проходит через катушки ротора.





Стоит отметить, что этот двигатель не очень мощный. Вы не сможете использовать его в электромобиле. По сути – это забавная научная игрушка, которая наглядно демонстрирует принципы работы большинства электродвигателей.



Материалы/инструменты

Для изготовления ротора нам понадобится:

  • Деревянный штырь диаметром 13 мм;
  • Шпон;
  • Термоклей;
  • Обмоточная проволока диаметром 0,28 мм;
  • Четыре солнечных панели «SZGD5433» (3.0V 45mA);
  • Два кольцевых магнита «RX088».

Для основы:

  • Доски и рейки;
  • Тонкий кусок алюминия для стены;
  • Двенадцать магнитов «RX033CS-N».

Размещаем магниты на валу

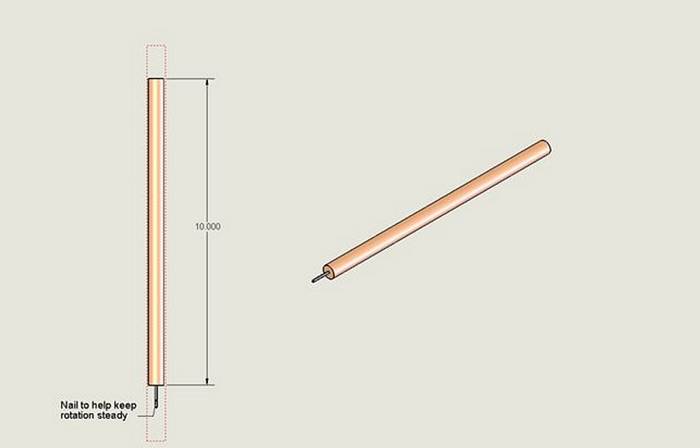

За основу был взят деревянный штырь диаметром 13 мм и длиной 25 см.





Закрепим кольцевые магниты RX088 на валу. Необходимо определить интервал между двумя основными парами магнитов. Если магниты будут очень близко друг к другу, «плавающий магнит» будет располагаться над ними в неустойчивом положении. Если они будут слишком далеко друг от друга – магнит просто не будет держаться в воздухе. После того, как вы определились с расстоянием (76 мм между центрами магнитов), установим дальнюю пару магнитов основы немного дальше от стены (по сравнению с магнитом на валу). Это обеспечит устойчивость, так как вал имеет тенденцию «задираться вверх».





Теория «псевдо-левитации»

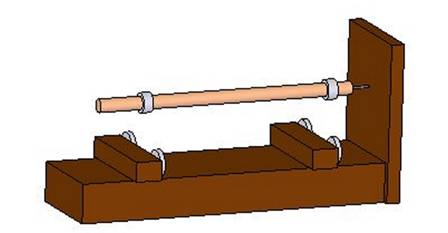

Теорема Ирншоу говорит о том, что отталкивающиеся магниты не стабильны. Нужна дополнительная сила, что заставит магниты парить в воздухе. Псевдо-левитация ограничивает движение магнитов, используя некоторую привязку или своеобразный ограничитель. Если установить параллельно оси 2 магнитных диска, то между ними возникнет карман стабильности. Два набора магнитов заставят вал парить. При этом он будет стабильным только в одной точке – в месте контакта со стеной.



Обмотка медным проводом

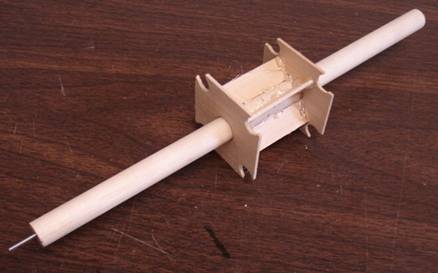

Изготовим ротор из шпона, соединив части термоклеем.

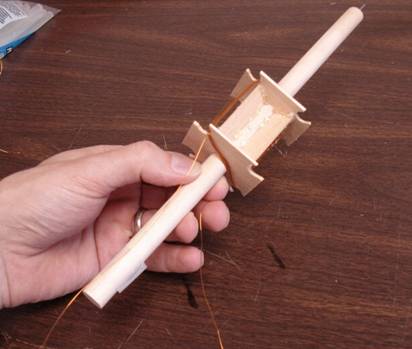

Начнём наматывать медный провод вокруг ротора. Сделаем десять витков, удерживая провод на одной стороне вала, а затем ещё десять в противоположную от вала сторону.





Наматывая провод, рекомендую вести счёт виткам, что бы не сбиться. Повторяем всё то же самое, на противоположной стороне, пересекая первую обмотку.





Выберем 0,28 мм экранированный провод и намотаем приблизительно 1000 витков в каждой катушке.





Подключаем солнечные панели

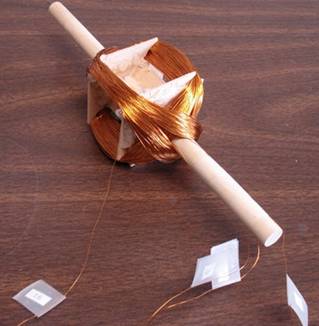

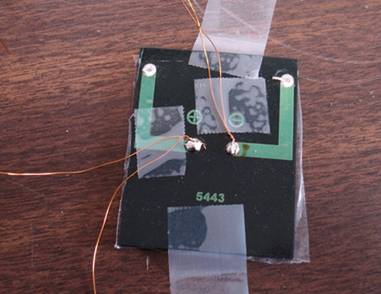

Как только обмотка намотана, пометим провода, чтобы можно было бы отследить направление катушки и знать где какой провод. На фото показана солнечная панель с проводами, спаянными вместе. Лента нужна, чтобы предотвратить обрыв соединений во время сборки.

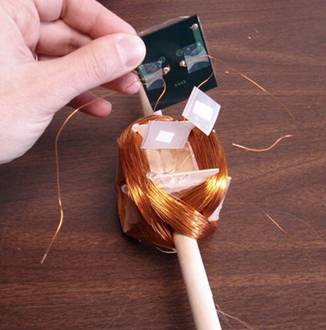

Скрепляем панели, как показано на рисунке. На нём показан всего один набор панелей с единственной катушкой. В катушке показано только несколько обмоток (для ясности). Добавим в двигатель второй набор панелей и катушку таким же  способом.









Собраний ротор получился довольно тяжёлым, поэтому пришлось использовать сборки из трёх магнитов RX033CS-N, что располагались в четырёх точках основы.
