Дегустатор соли



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








Прибор позволяет определить степень содержания соли в жидкости. Работает просто. Три столовые ложки жидкости выливают в цилиндрический пластиковый колпачок 55 мм и высотой 27мм, в который насыпана соль. Для больших объемов, значения подбираются экспериментально. Датчики (сделаны из медной проволоки 1-2мм) располагаются на расстоянии  8 - 10 мм в пластиковом кольце.



Два подключаемых провода подсоединены к входу схемы с помощью двухпроводного кабеля (экранированный работает отлично) обычным разъемом.

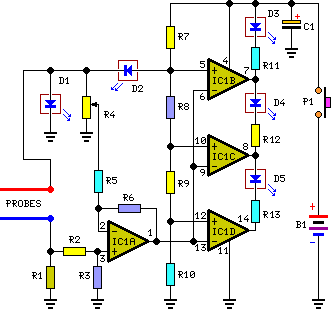

Соль-дегустатор Принципиальная схема

Принципиальная схема дегустатора соли



Детали:

R1________________470R 1 / 4W резистор
R2, R5 ______________ 10K 1 / 4W Резисторы
R3, R6 _____________ 220K 1 / 4W Резисторы
R4__________________5K 1 / 2W Триммер металлокерамика
R7________________680R 1 / 4W резистор
R8__________________2K2 1 / 4W резистор
R9, R10, R11, R12, R13__1K 1 / 4W Резисторы
С1 ________________ 100μF 25V электролитический конденсатор
D1, D2, D3 ______ 3 или 5 мм. Красные светодиоды
D4____________3 или 5 мм. Зеленый светодиод
D5____________3 или 5 мм. Желтый светодиод
IC1_______________LM324 низкой мощности ОУ
P1_________________SPST Кнопка
B1___________________9V РР3 батареи




Подождите не менее 30 секунд, чтобы получить надежное считывание. Вымойте и вытрите тщательно датчики после каждого теста. Для настройки схемы и получения более точных показаний, вы можете использовать вольтметр постоянного тока в диапазоне 10В, подключенного на вывод 1 микросхемы IC1A и отрицательного питания. Установите R4, чтобы получить нулевое показание вольтметра (датчики погружают в пресную воду). Вы можете изменить по желанию пороговые уровни напряжения, при которых светят светодиоды, путем регулировки R4. R8 изменяет диапазон D4 и R9 изменяет диапазон D5. Кнопка Р1 может быть заменена общим переключателем SPST.
