Датчик температуры контура обратной связи для термопар



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







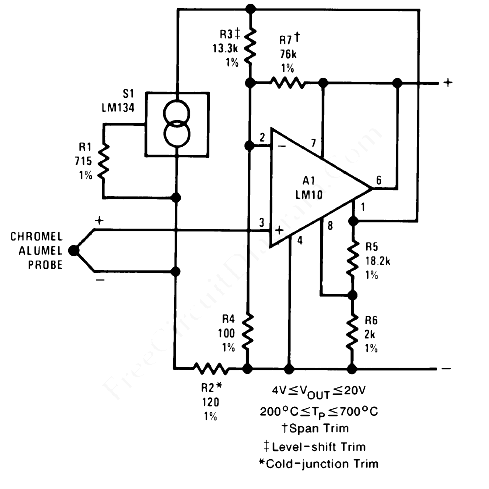

На приведенной ниже схеме показана схема кондиционирования контура для датчика температуры контура обратной связи. Датчик Thisthermocpletemperature передатчика isloop, означает, что он не нуждается в собственном источнике питания, поскольку питание обеспечивается приемником токовой петли. Термопара в основном представляет собой соединение двух разных металлических материалов, которые измеряют разницу температур.









Эта схема кондиционера сигналов термопар рассчитана на тип термоэлемента типа хромел-алюмел. Термопара измеряет фактически разность температур между горячим и холодным соединением, а не абсолютным. Чтобы точно указать абсолютную температуру, холодное соединение термопары традиционно стабилизируется с использованием ледяной бани. Чтобы избежать сложностей этого традиционного способа стабилизации соединения, в эту сложную термопарную сигнальную систему включена компенсация электронного скользящего соединения. Датчик температуры LM134 используется для определения холодного спая, создающего ток, который пропорционален его температуре. Этот ток протекает через R2, а значение R2? выбран для обеспечения дрейфа напряжения, равного дрейфу напряжения термопары, вызванного смещением температуры холодного спая. [Источник схемы схема: National Semiconductor Application Note]
