Датчик света на транзисторе 1815



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








При получении света (солнечного света) или затемнения двигатель будет вращаться. Я использую датчик CDS , в нем сопротивление полупроводника изменяется в зависимости от количества светового потока.

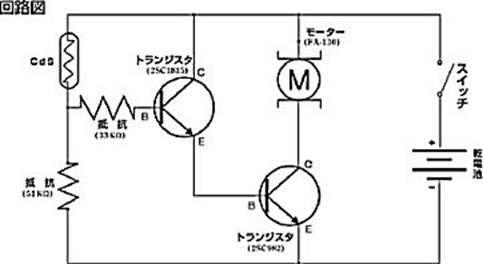

Схема оптического датчика



 При ярком свете сопротивление увеличивается, при затемнении уменьшается.

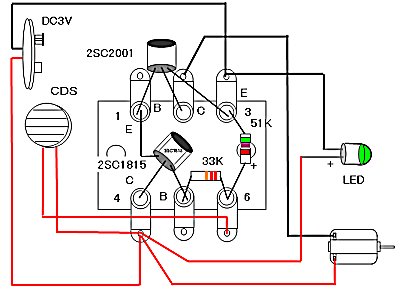

Выводы элементов



  1. CdS X 1
  2. Транзистор (2SC1815) X 1
  3. Транзистор (2SC2001) X 1
  4. Сопротивление (1 / 8W) 33 кОм X 1
  5. Сопротивление (1 / 8W) 51KΩ X 1
  6. Батарея оснастке X 1
  7. LED X 1 шт
  8. Батарейный блок (AA 2) X 1
  9. Мотор или механический зуммер X 1

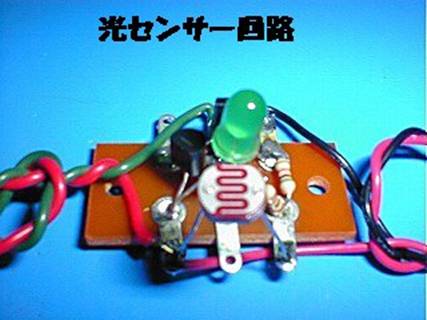

Монтаж элементов



Блок питания работает на 3V. Два элемента  АА на 1,5в. Можно заменить светодиод на зуммер.
