Датчик падения (удара) для торгового автомата





Если вы хотите построить свой собственный торговый автомат, вероятно вам понадобиться датчик удара, который был бы совместим с  микроконтроллером.




В коммерческих автоматах, используют специальный датчик падения (вибрации), прикрепленный к нижней стороне желоба доставки. Он посылает сигнал логического уровня для микроконтроллера, тот дает команду на отключение электродвигателя  и система возвращается в исходное состояние.

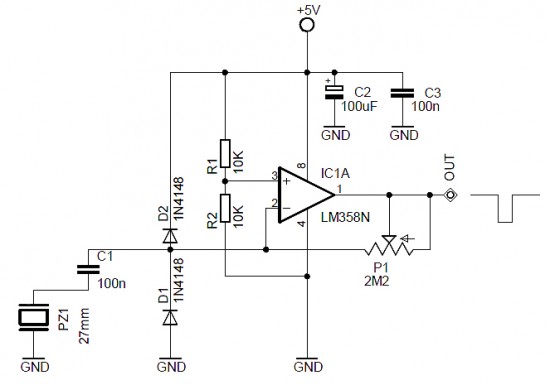

Датчик падения (удара) электрическая схема



Схема основана на использовании стандартного LM358 IC (IC1-A) В качестве исполнительного устройства применен 27 мм пьезокерамический элемент (PZ1). Проверка правильной работы готовой схемы проста. Нажимаем на пьезо (PZ1), Выход (контакт 1) микросхемы должен дать короткий отрицательный импульс.

Следует отметить, что перед подачей сигнала на микроконтроллер можно дополнительно использовать таймер 555 (~ 100 мс), чтобы очистить или инвертировать логический уровень (зависит от типа микроконтроллера). Переменный резистор (P1) увеличивает или уменьшает общую чувствительность. Это необходимо когда падают легкие или тяжелые предметы.



(Механическое воздействие на 27mm пьезокерамический элемент)



(Пьезоэлектрический эффект-осциллограмма)



Точность монтажа пьезокерамического элемента имеет важное значение. В этом можно легко убедиться при измерении (падение / удар / вибрация), когда он будет изменять свою резонансную частоту, что повлияет на его базовую чувствительность.
