CW-передатчик на 902Mhz



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

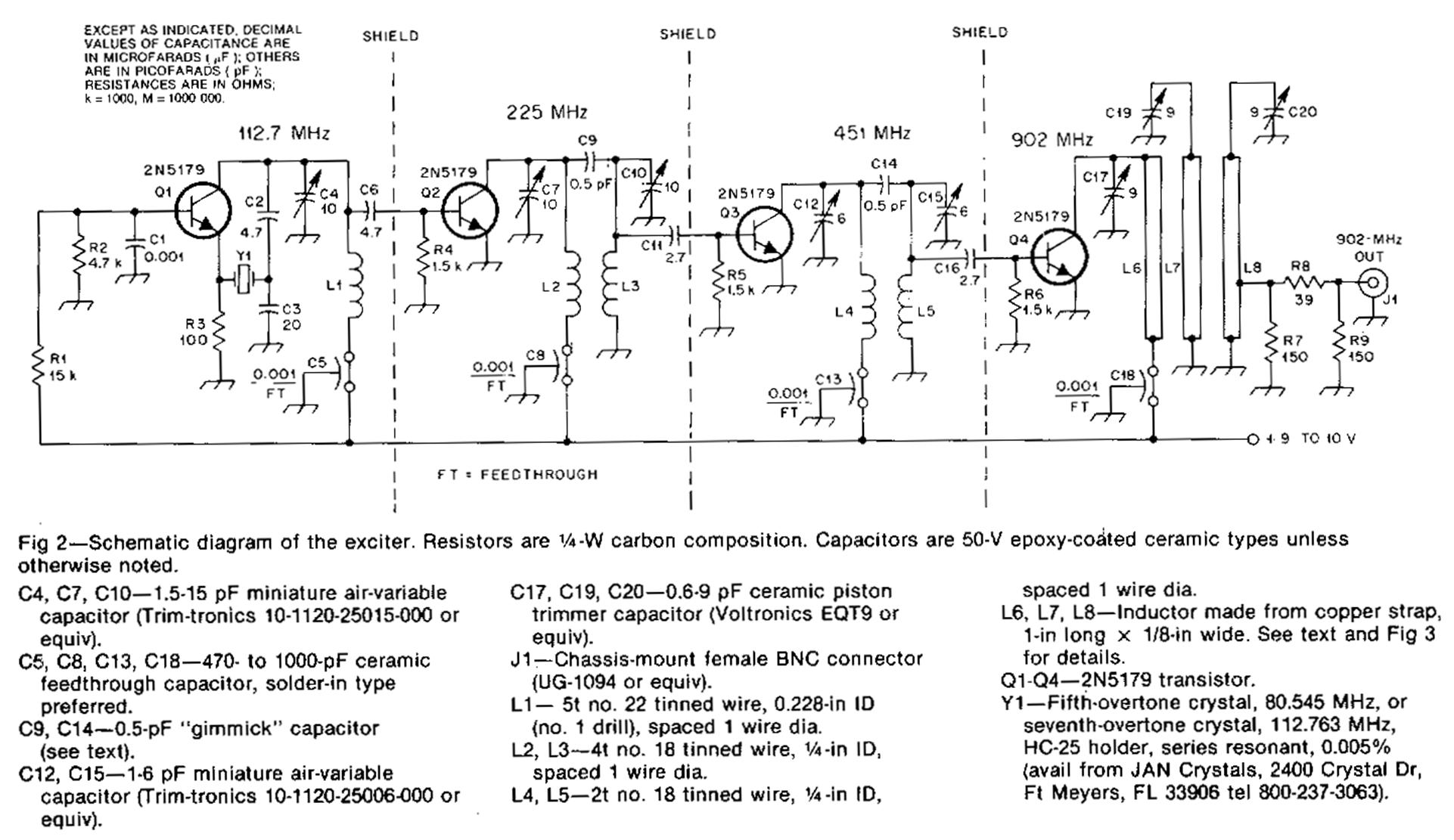

Генератор Q1 является стандартной схемой обертонов. Пятый обертонный кристалл, 80,545 МГц, работает на седьмом обертоне, 112,763 МГц. C6 соединяет выход генератора с Q2, который работает как удвоитель до 225,5 МГц. Двухканальная схема с использованием C7, L2, L3, C10 используется в коллекторе Q2 для уменьшения уровня сигнала генератора 112 МГц. Выход Q2 является емкостной: J: соединен с C11 с базой Q3.











Двухканальная схема в коллекторе Q3 с C12, U, L5, C15 настроена на 451 МГц. Небольшая емкость, 2,7 пФ, соединяет сигнал 451 МГц с базой другого 2N5179, Q4, который удваивает сигнал до 902 МГц. Выход удвоителя 902 МГц имеет тройную настройку с использованием C17, L6, C19, L7, C20, L8 в коллекторе.





























Просмотров: 736 | Добавил: Chinas | Рейтинг: 0.0/0
