Цветомузыка на светодиодах

Принципиальная схема управляет до десяти светодиодов, следуя ритму музыки или речи снимаемой с небольшого микрофона. IC1A усиливает примерно в 100 раз аудиосигнал, а IC1B действует как пиковый индикатор напряжения. Выходы пиков IC2 синхронны с пиками входного сигнала, способны управлять до десяти светодиодов в определенной последовательности.

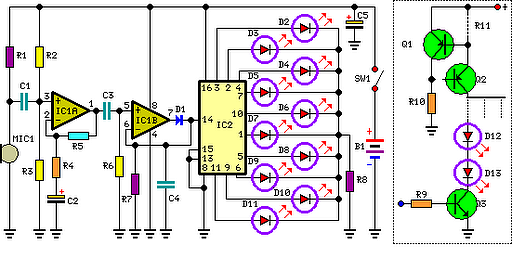

Схема

Детали:

R1_____________10K 1 / 4W резистор
R2, R3 __________ 47K 1 / 4W Резисторы
R4______________1K 1 / 4W резистор
R5, R6, R7 ______ 100K 1 / 4W Резисторы
R8____________820R 1 / 4W резистор
С1, С3 _________ 100nF 63V Керамическая или полиэстер Конденсаторы
С2 10 мкФ 50 В _____________ электролитический конденсатор
C4____________330nF 63V полиэстер конденсатор (См Примечания)
С5 ____________ 100μF 25V электролитический конденсатор
D1___________1N4148 75V 150мА диод
D2-D11 _________ 5 или 3 мм. светодиоды (любой тип и цвет)
IC1___________LM358 ОУ
IC2____________4017
M1_____________ электретный микрофон
SW1____________SPST миниатюрный переключатель
B1_______________9V РР3 батареи

Дополнительные части схемы

R9, R10 _________ 10K 1 / 4W Резисторы
R11____________56R 1 / 4W резистор
D12, D13 и т.д. .____ 5 или 3 мм. светодиоды (любой тип и цвет)
Q1, Q2 _________ BC327 45V 800mA PNP транзисторы
Q3____________BC337 45V 800mA NPN транзистор



Чувствительность схемы можно варьировать изменением значения R4. Значение С4 может варьироваться от 220 до 470nF. Каждый вход R9 должен быть подключен к IC2, вместо показанных светодиодов D2-D11. R8 убираем. Желающее использовать адаптер от розетки, а не 9В батареи, вы можете поставить цепь в 12В, что позволяет использовать до 6 светодиодов в полосе, или, по крайней 15В, что позволяет использовать до 7 светодиодов на полосу.
