Цифровой счетчик шагов



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Схема измеряет расстояние, пройденное во время прогулки. Аппаратное обеспечение расположено в маленьком коробочке, застегнутом в кармане брюк, и дисплей выглядит следующим образом: Левый дисплей D2 (самая значащая цифра) показывает от 0 до 9 км. Правый дисплей D1 (наименьшая значащая цифра) показывает сотни метров, а его точка подсвечивается после каждых 50 метров ходьбы. Звуковой сигнал (исключаемый) сигнализирует каждый счетный блок, происходящий каждые два шага. Нормальный шаг был рассчитан на 78 сантиметров, поэтому светодиодная сигнализация 50 метров загорается после 64 шагов (или 32 операции ртутного переключателя), дисплей показывает 100 метров после 128 шагов и так далее. При низком расходе аккумулятора дисплей загорается только по запросу, нажав P2. Случайный сброс счетчиков исключается, так как для сброса схемы обе кнопки должны работать вместе.
Очевидно, что это не измеритель точности, но его степень приближения была признана хорошей для такого устройства. В любом случае наиболее важным является правильное размещение переключателя ртути внутри коробки и настройка его наклона.

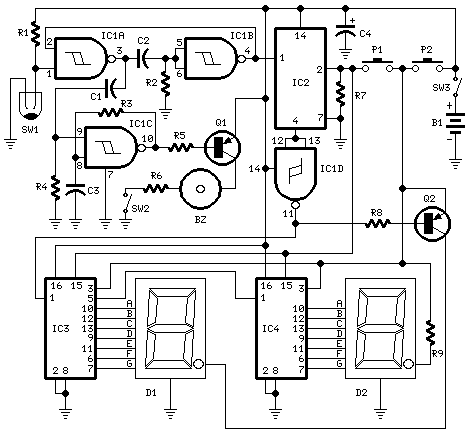

Схема счетчика шагов

Принципиальная электрическая схема:



Детали:

R1, R3 ____ 22K 1 / 4W Резистор
R2________2M2 1 / 4W Резистор
R4________1M 1 / 4W Резистор
R5, R7, R8__4K7 1 / 4W Резистор
R6_______47R 1 / 4W Резистор
R9________1K 1 / 4W Резистор
C1_______47nF 63V Полиэфирный конденсатор
C2______100nF 63V Полиэфирный конденсатор
C3_______10nF 63V Полиэфирный конденсатор
C4 _______ 10μF 25V Электролитический конденсатор
D1 _______ с Общим катодом 7-сегментный светодиодный мини-дисплей (сотни метров)
D2 _______ Обычный катодный 7-сегментный светодиодный мини-дисплей (километры)
IC1______4093 Quad 2 вход Шмитт NAND Gate IC
IC2______4024 7-ступенчатый счетчик пульсаций IC
IC3, IC4__4026 Счетчик декады с декодированным 7-сегментные выходы дисплея IC
Q1, Q2 ___ BC327 45V 800mA PNP-транзисторы
P1_______SPST Кнопка (Сброс)
P2_______SPST Кнопка(дисплей)
SW1______SPST Меркурийный переключатель, называемый также переключателем наклона
SW2______SPST Ползунковый переключатель (включение звука)
SW3______SPST Ползунковый переключатель (включение питания)
BZ_______Piezo
B1_______3V Аккумулятор (2 батареи AA 1.5V)



IC1A и IC1B образуют моностабильный мультивибратор, обеспечивающий некоторую степень свободы от чрезмерного подпрыгивания ртутного переключателя. Поэтому чистый квадратный импульс поступает в IC2, который делит на 64. Q2 управляет сегментом светодиода D1 каждые 32 импульса, подсчитанными IC2. Либо IC3, и IC4 делятся на 10 и приводят в действие дисплеи. P1 сбрасывает счетчики, а P2 включает дисплеи. IC1C генерирует звуковую частотную прямоугольную волну, которая включается на короткое время при каждом моностабильном счетчике. Q1 управляет пьезоэлементом, а SW2 позволяет отключить звуковой сигнал. Эксперимент с размещением и наклоном ртутного переключателя внутри коробки: очень важен.

Попытайтесь получить импульс каждые два шага. Прослушивание звукового сигнала чрезвычайно полезно при настройке. Нажмите P1 и P2 для сброса. Схема в основном предназначена для прогулок. Для бега трусцой необходимо соблюдать большую осторожность при размещении ртутного переключателя, чтобы избежать нежелательных результатов. Когда дисплей отключен, потребление тока незначительно, поэтому SW3 можно убрать.
