Цифровой регулятор громкости на DS1802



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"








DS1802 двойной аудио  потенциометр, имеющий логарифмические резистивные характеристики в заданном диапазоне. Каждый потенциометр обеспечивает 65 позиций приращения на 1 дБ. DS1802 имеет два метода управления, которые включают в себя замыкание контакта (кнопка) входами и 3-проводной последовательный интерфейс управления позиционированием. Управляющая входами кнопка обеспечивает простой интерфейс для управления устройством без необходимости ЦПУ.





В то время последовательный 3-проводной интерфейс, с использованием процессора, обеспечивает пользователю возможность чтения или записи точных координат регулировки двух потенциометров.

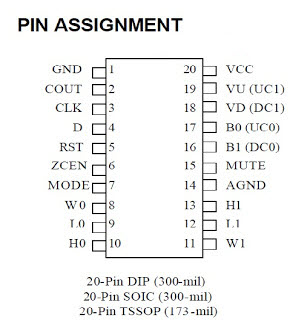

Выводы DS1802

L0, L1 - нижний конец резистора
H0, H1 - High End резистора
W1, W2 - Wiper Конец резистор
VCC - 3V / 5V Напряжение питания
RST - Вход сброса
D - Порт ввода данных
CLK - Порт тактового сигнала
MODE - выбор режима входного сигнала
UC0, uc1 - Входы кнопочного управления
GND - Цифровая земля
MUTE - отключение звука
AGND - Аналоговая земля
ZCEN - Вход обнаружения нуля
COUT - Выход




Особенности схемы

Ультра-низкое энергопотребление

Работает от 3V или 5V

Два с цифровым управлением, 65-позиционные потенциометра .

Логарифмическая резистивные характеристики (1 дБ на шаг)

·          20-контактный SOIC и 20-контактный TSSOP для поверхностного монтажа

Диапазон рабочих температур: от -40 ° C до + 85 ° C
