Цифровой потенциометр с использованием оптического датчика



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Основное применение заключается в замене механического потенциометра оптическим датчиком, который имеет долгий срок службы, точность, плавность в эксплуатации. Простой проект был разработан на основе тактового преобразователя LS7184 и AD5220-10. Тактовые импульсы, полученные от оптического датчика, при применении к входам А и В LS7184, преобразуются в последовательности и управляют направлением вверх / вниз. Эти выходы непосредственно соединены с интегральным цифровым потенциометром AD5220-10. AD5220-10 содержит один канал, 128 позиций и цифровое устройство с переменным резистором 10 кОм (VR). Это устройство выполняет ту же функцию электронной регулировки, что и потенциометр. Перемычка J1 обеспечивала масштабирование входа с 3 состояниями для выбора разрешения x1, x2 или x4. Входная тактовая частота умножается на коэффициенты 1, 2 и 4 в режимах x1, x2 и x4, соответственно, при создании выходных тактов UP / DN. X1, x2 и x4, выбранных входной логикой MODE.



Следующие уровни:

Режим = 0: x1 выбран

Режим = 1: x2 выбран

Режим = float: выбран x4



Особенности

Питание 5V DC

J1 Умножение импульсов энкодера (Jumper JL Close = 1X, Jumper JH Close = X2, J1 Open = X4)

Разъем для ввода и вывода

Сопротивление потенциометра 10 кОм

R5 резистор для программируемой ширины выходного импульса (от 200 нс до 140 мкс) - чтение данных

Выбор режима X1, X2 и X4

Отличная регулировка ширины выходного импульса

Встроенная фильтрация входов для приложений с оптическим или магнитным кодировщиком.

TTL-совместимые входы / выходы

Примечание : Вход для подключения внешних компонентов. Резистор (R5), подключенный между этим входом и VSS, регулирует ширину выходного тактового импульса (Tow). См. График для соответствующего значения сопротивления смещения.

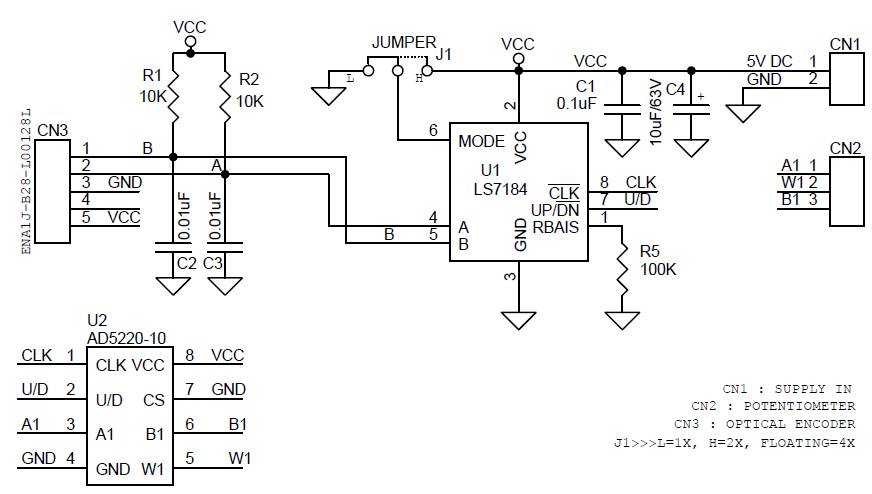

Схема

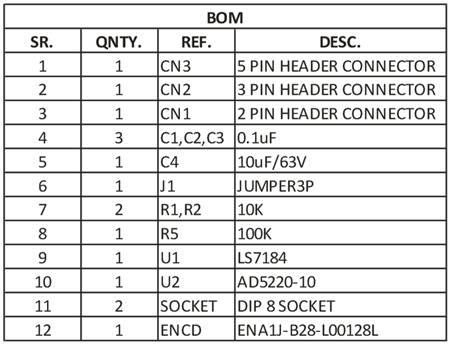

Список деталей

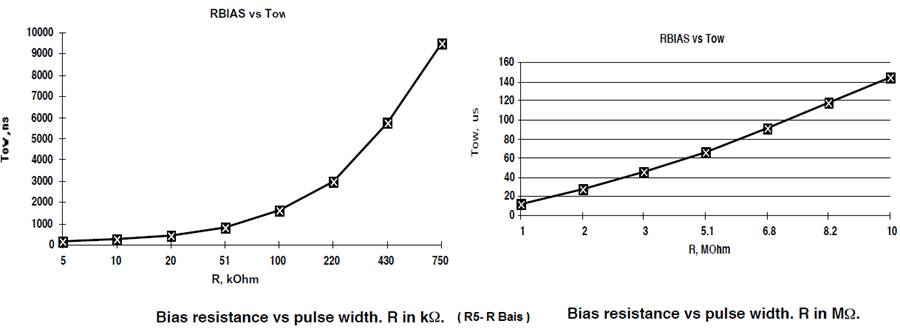

Резистор смещения

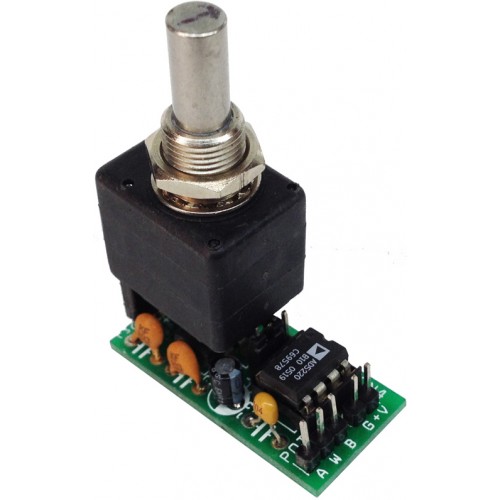

Фото

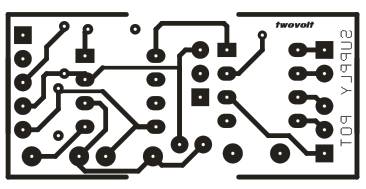

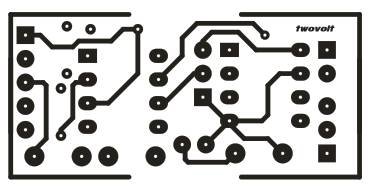

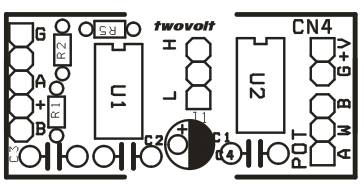

Печатная плата
