Цифровой панельный измеритель - вольтметр



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"







Цифровой панельный измерительный прибор выполняет цифровую обработку или преобразование и отображение напряжений, токов, других аналоговых сигналов и импульсных сигналов.  Прибор основан на популярной ICL 7107, которая является аналого-цифровым преобразователем и предназначена для управления 7-сегментным светодиодным дисплеем. ICL7107 - это высокопроизводительный, маломощный 3 / 1/3-разрядный АЦП. Включены семь сегментных декодеров, драйверы дисплея и часы. Полное считывание шкалы +/- 199,9 мВ (200 мВ)



Особенности



Питание 5V DC @ 80mA.

Диапазон от 0 до 199,9 мВ (200 мВ)

Низкое потребление тока

Низкий ток утечки на входе

Автоматический ноль и автоматическая полярность в IC

Вход питания CN2 5V DC

Испытательное напряжение CN1 0-200 мВ

PR1 Предустановка для калибровки показаний.

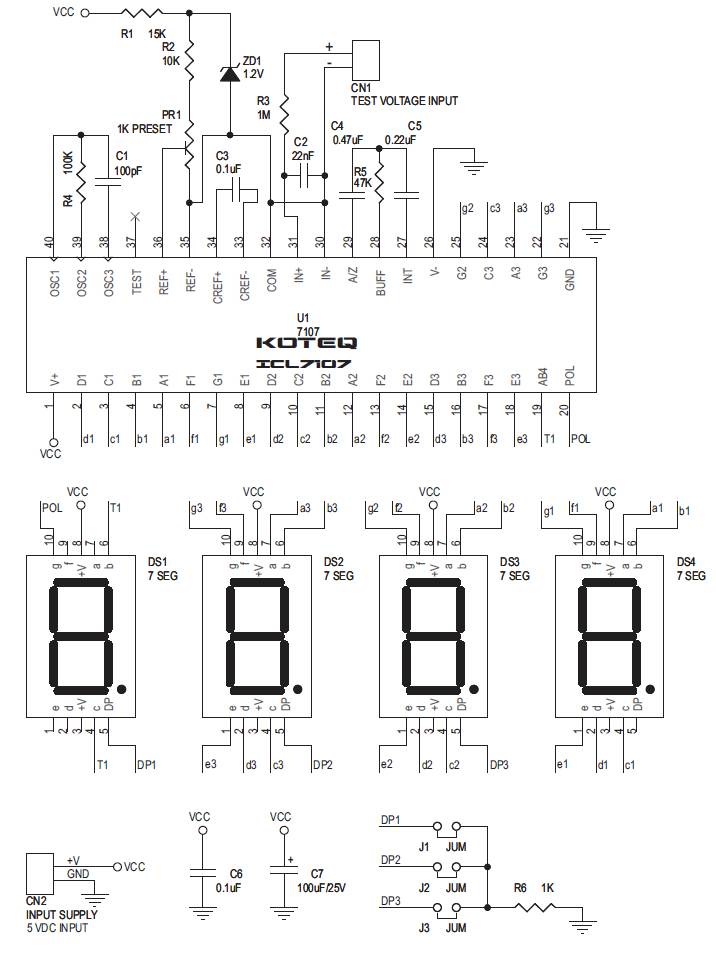

Схема





Список деталей

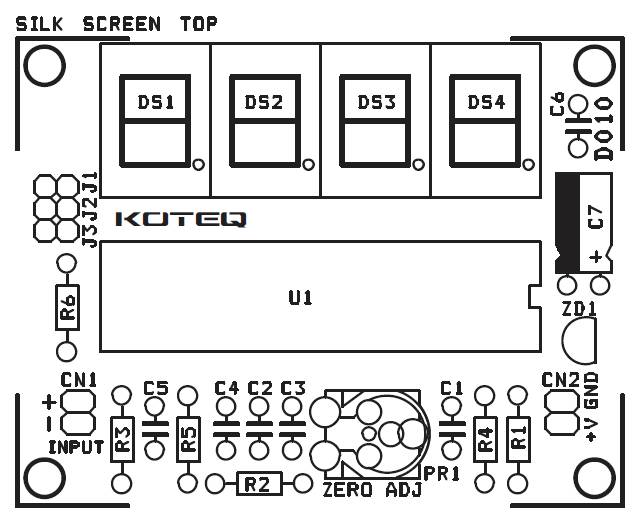

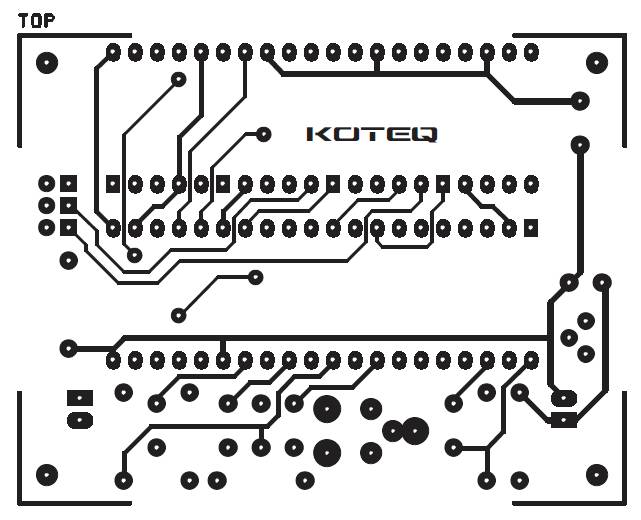

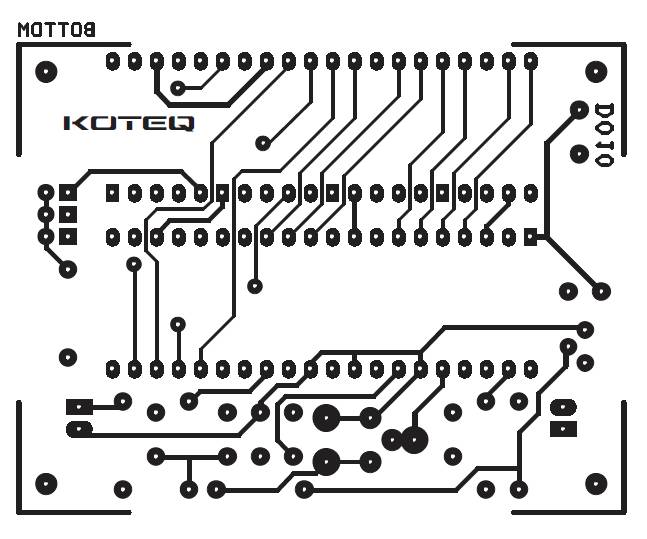

Печатная плата

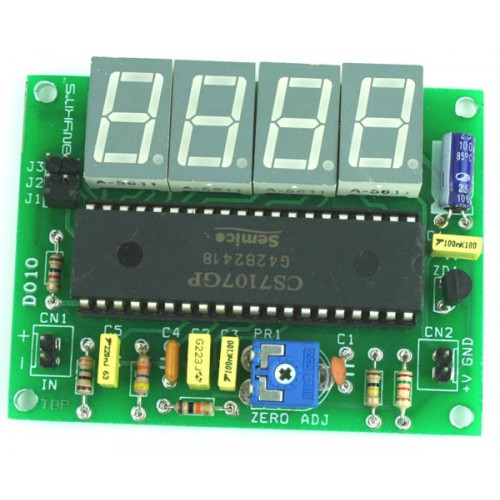

Готовое изделие
