Цифровое импульсное реле






Цифровое импульсное реле эмулирует все функции импульсного реле с храповым механизмом. Особенность схемы в том, что она может быть использована в централизованной системе домашней автоматики. Еще одним преимуществом является более низкая цена по сравнению с тем же импульсным реле с храповым механизмом. Цифровое импульсное реле застраховано от электрических помех, связь между кнопками и схемой может быть достигнута с неэкранированным кабелем любой длины.

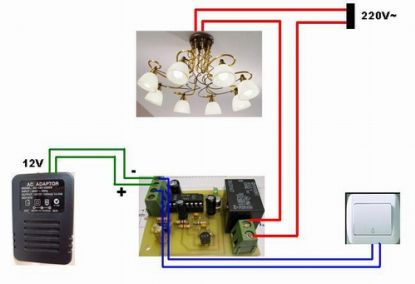

Подключение нагрузок



Основным компонентом схемы является IC1 (CD4017). Все цепи отделены с помощью оптрона. Выходной сигнал оптопары усиливается транзистором Q1 (BC557) с развязкой цепи С1, R3, R4.   Усиленный сигнал поступает на тактовый контакт 14 десятичного счетчика IC1 (CD4017), счетчик увеличивается на 1 (контакт 2). Транзистор Q2 (2N2222) подключается к контакту 2 IC1, и приводит 12V на реле. Диод 1N4004 (D1), выступает в качестве диода свободного хода. LED1 показывают состояние ON / OFF. R6 держит контакт сброса до + 12В, когда цепь питающего С2 не работает при 12В. Источник питания для цепи постоянного тока 12В. В режиме ожидания, когда реле выключено, цифровые импульсные реле потребляют 0В.

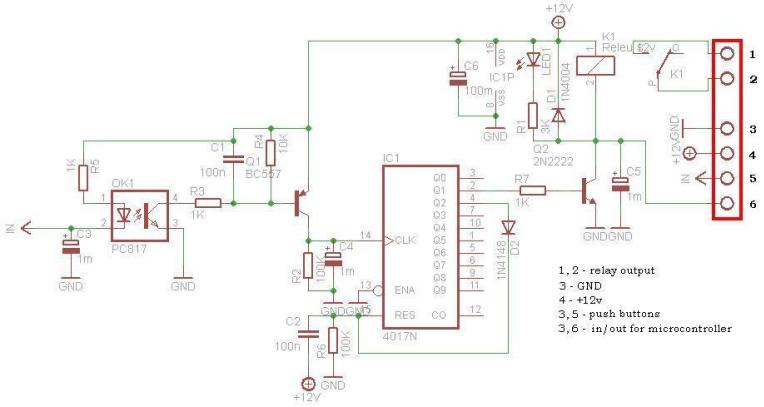

Схема



Список деталей



IC1 - CD4017

Q1 - BC557

Q2 - 2N2222

OK1 - PC817 (оптопара)

D1 - 1N4004

D2 - 1N4148

R1 - 3 К

R2 - 100 К

R3 - 1 К

R4 - 10 К

R5 - 1 К

R6 - 100 К

R7 - 1 К

С1 - 100 нФ

С2 - 100 нФ

С3 - 1 мкФ / 25В

С4 - 1 мкФ / 25В

С5 - 1 мкФ / 25В

С6 - 1 мкФ / 25В

LED1 - светодиод

К1 - реле 12V

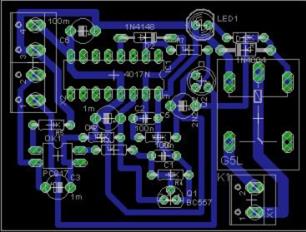

Соединение элементов

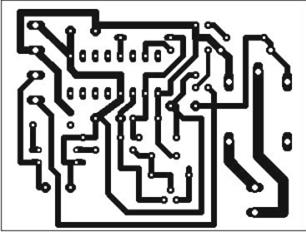

Печатная плата




Готовое устройство



Автор: Magirescu Iulian
