Чрескожный стимулятор нерва на BC556

В этой статье кратко описывается стимулятор чрескожного электрического нерва (BC556). Хотя эту схему очень легко понять, это очень практично. Элементы схемы в понимании глубины понимания принципа очень эффективны. Знаете ли вы схему, вы можете увидеть и приобрести эти компоненты BC556. Устройство для чрескожного электрического стимуляции нерва ( TENS ), прямо говоря, является устройством для электрошока. Автору было предписано такое устройство в кредит его ортопедическим специалистом. У блока есть большое количество программ, из которых он использовал только один. Измерение сигналов на выходе устройства в этом режиме выявило затухающие колебания с частотой около 2,5 кГц с частотой повторения около 100 Гц.

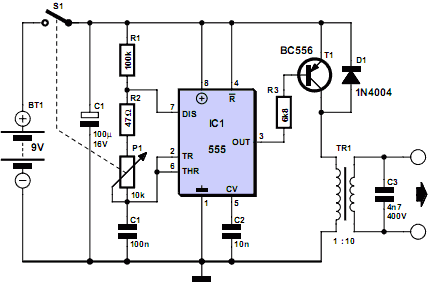

Как трудно сделать такое устройство самостоятельно? Простая схема использует таймер CMOS 555 для создания короткого импульса, который питает миниатюрный трансформатор 1:10. Вместе с конденсатором емкостью 4,7 нФ трансформатор создает параллельный резонансный контур: резонанс приводит к значительному увеличению выходного напряжения. Ширину импульса можно регулировать с помощью потенциометра, показанного здесь в сочетании с переключателем включения-выключения. Большие импульсы обеспечивают более высокое выходное напряжение. Так как пиковое напряжение до 200 В может быть произведено, трансформатор должен иметь достаточную изоляцию: подходит Conrad Electronics тип 516260-62. Низкозатратная розетка на выходе обеспечивает надежное соединение с кабелем электрода. Клейкие электроды, показанные на фотографии (доступные одноразовые и постоянные типы), могут быть получены в аптеках и медицинских поставщиках. Обычно они имеют разъемы, совместимые с 2-миллиметровыми заглушками для бананов, и поэтому вы можете сами создать необходимый кабель. Для лечения чувствительных частей тела, таких как рука, потенциометр не нужно поднимать далеко, чтобы получить необходимое ощущение. Для менее чувствительных частей, таких как колено или нога, требуется более высокое напряжение и, соответственно, более высокая установка потенциометра. Когда применяется строб-вход, 8240/8250 сначала сбрасывается, а затем запускается через небольшую RC-сеть на выводе 11, что задерживает строб-сигнал. Строб также устанавливает триггер, который, в свою очередь, позволяет счетчику через вывод 14. ОУ переходит в высокое состояние и начинает обратный отсчет со скоростью, установленной временной базой счетчика.
