Четырехканальный усилитель мощности (квадро)





Я большой поклонник объемного звука. До этого момента  использовал два двухканальных усилителя, чтобы подключить четыре динамика. Это раздражало, потому что, приходилось вертеть два регулятора громкости. Достаточно сказать, что четыре канала достаточно для 2-мерного звука. То же что и 5.1, только без центрального канала.




Род  Эллиот разработал очень хороший и простой усилитель мощности. В основном используются две версии усилителей: 60W для головок 8 Ом (с использованием ± 35V шин питания) и 100W для головок 8 Ом (с использованием ± 42В шин питания). Я решил построить версию ± 35В, по двум причинам. Во-первых, 60W, более чем достаточно.

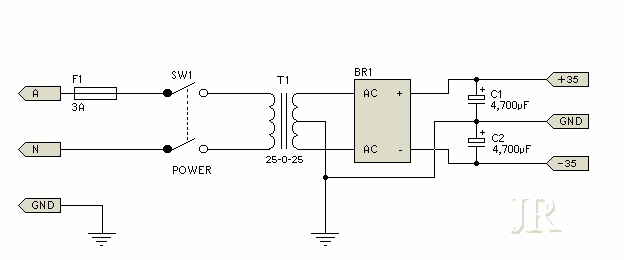

Во вторых, версия ± 42 В не может управлять 4 Ом колонками. Я хотел вариант для 4 Ом колонок, так что выбор был прост. При питании ± 35В, он может выдать около 60 Вт на 8 Ом, и 100 Вт на 4 Ом.  Выходные транзисторы MJ15003 и MJ15004. Для трех входных два BD140 и один BD139. Источник питания состоит из одного 625 ВА 25-0-25 трансформатора, одного моста выпрямителя 35А и 4x 10,000 мкФ конденсаторов фильтра.

Силовое питание требует использование плавного пуска, для которого я использовал балластные резисторы. Они связаны с трансформатором  для смягчения удара при включении.

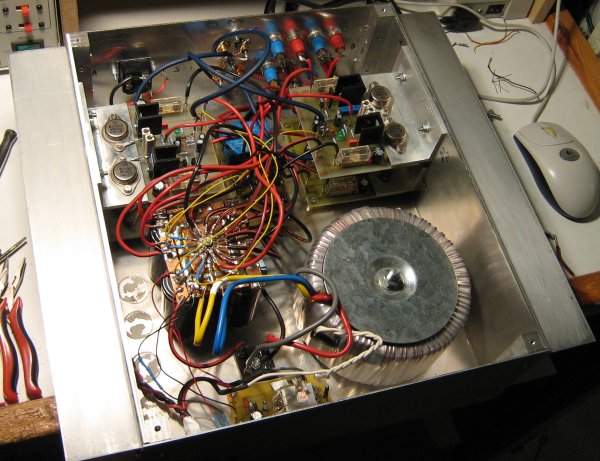

Готовый усилитель
