Четырехканальный портативный аудио микшер





Небольшой портативный микшер питается от батареи 9В (PP3), сохраняя высокое качество работы.



Содержит три основных модуля:


Входной модуль усилителя: цепь с низким шумом и переменным коэффициентом усиления напряжения (10 - 100), используется в качестве высококачественного микрофонного входа, также подходит для линейного входа низкого уровня.

Модуль управления тембром (тоном): трехполосный (НЧ, СЧ, ВЧ) обеспечивает единичное усиление  на ровной АЧХ.

Модуль сложения: Смеситель сигналов.

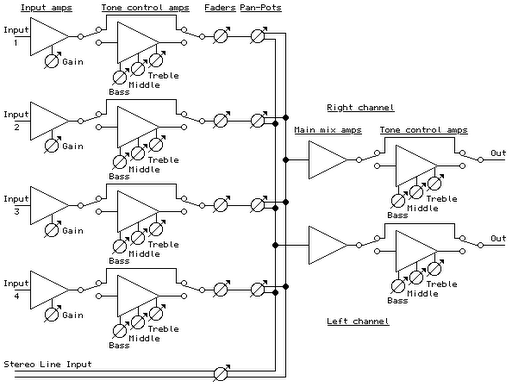

Блок-схема микшера



Модуль входной усилитель схема

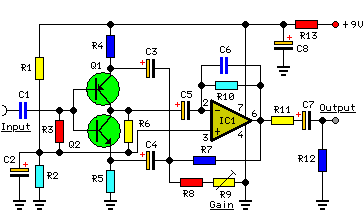

Принципиальная схема входного модуля:





Детали:

R1 = 22K - 1 / 4W резистор
R2 = 22K - 1 / 4W резистор
R3 = 47K - 1 / 4W резистор
R4 = 47K - 1 / 4W резистор
R5 = 47K - 1 / 4W резистор
R6 = 4K7 - 1 / 4W резистор
R7 = 22K - 1 / 4W резистор
R8 = 220R - 1 / 4W резистор
R9 = 2K - 1 / 2W Триммер металлокерамика
R10 = 470K - 1 / 4W резистор
R11 = 560R - 1 / 4W резистор
R12 = 100К - 1 / 4W резистор
R13 = 220R - 1 / 4W резистор

С1 = 470nF - 63V полиэстер конденсатор
С2 = 100μF - 25V электролитический конденсатор
С3 = 2μ2 - 63V электролитический конденсатор
С4 = 2μ2 - 63V электролитический конденсатор
С5 = 2μ2 - 63V электролитический конденсатор
С6 = 47pF - 63V Керамический конденсатор
С7 = 4μ7 - 63V электролитический конденсатор
С8 = 100μF - 25V электролитический конденсатор
Q1 = BC560C - 45V 100мА PNP
Q2 = BC550C - 45V 100мА NPN
IC1 = TL061 - BiFET ОУ




Напряжение усиления можно варьировать с помощью R9 от 10 до 100, то есть от 20 до 40 дБ.




Примечания:



R9 может быть триммер, линейный потенциометр или фиксированной резистор по желанию. Когда напряжение-усиление установлено до 10, усилитель может справиться с 800mV. Текущий чертеж для одного входного модуля при 600μA. Частота от 20 Гц до 20 кГц - 0,5 дБ.





Модуль управления тоном схема

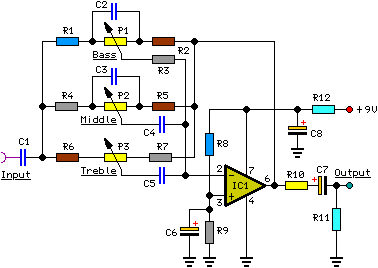

Схема модуля тембра





Детали:

Р1 = 100K - Потенциометр линейный
Р2 = 100K - Потенциометр линейный
Р3 = 470K - Потенциометр линейный
R1 = 12K - 1 / 4W резистор
R2 = 12K - 1 / 4W резистор
R3 = 12K - 1 / 4W резистор
R4 = 3K9 - 1 / 4W резистор
R5 = 3K9 - 1 / 4W резистор
R6 = 1K8 - 1 / 4W резистор
R7 = 1K8 - 1 / 4W резистор
R8 = 22K - 1 / 4W резистор
R9 = 22K - 1 / 4W резистор
R10 = 560R - 1 / 4W резистор
R11 = 100К - 1 / 4W резистор
R12 = 220R - 1 / 4W резистор

С1 = 1 мкФ - 63V полиэстер конденсатор
С2 = 47nF - 63V полиэстер конденсатор
С3 = 4n7 - 63V полиэстер конденсатор
С4 = 22nF - 63V полиэстер конденсатор
C5 = 4n7 - 63V полиэстер Конденсаторы
С6 = 100μF - 25V электролитический конденсатор
С7 = 4μ7 - 63V электролитический конденсатор
С8 = 100μF - 25V электролитический конденсатор
IC1 = TL061 - BiFET ОУ





Основной модуль смеситель схема

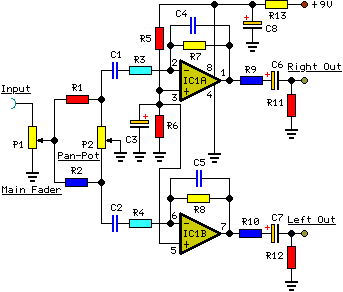

Схема смесителя





Детали:

Р1 = 100K - Потенциометр линейный
Р2 = 10K - Потенциометр линейный
R1 = 15K - 1 / 4W резистор
R2 = 15K - 1 / 4W резистор
R3 = 100K - 1 / 4W резистор
R4 = 100K - 1 / 4W резистор
R5 = 22K - 1 / 4W Резисторы
R6 = 22K - 1 / 4W Резисторы
R7 = 390K - 1 / 4W резистор
R8 = 390K - 1 / 4W резистор
R9 = 560R - 1 / 4W резистор
R10 = 560R - 1 / 4W резистор
R11 = 100К - 1 / 4W резистор
R12 = 100К - 1 / 4W резистор
R13 = 220R - 1 / 4W резистор

С1 = 330nF 63V - полиэстер Конденсаторы
C2 = 330nF 63V - полиэстер Конденсаторы
C3 = 100μF - 25V электролитические конденсаторы
С4 = 10 пФ - 63V керамические конденсаторы
С5 = 10 пФ - 63V керамические конденсаторы
С6 = 4μ7 - 63V электролитические конденсаторы
С7 = 4μ7 - 63V электролитические конденсаторы
C8 = 100μF - 25V электролитические конденсаторы
IC1 = TL062 - BiFET двойной ОУ
