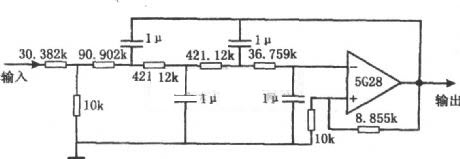

Как показано на рисунке, это схема активного фильтра vlf. Активный фильтр низких частот Баттерворта, который может быть использован для фильтрации напряжения помех, вызванного шумом случайных импульсов vlf на сигнале уровня постоянного тока. Его частота отсечки (-3 дБ) составляет около 8 Гц. Когда частота составляет 18 Гц, коэффициент усиления снижается до 20 дБ.
Естественное затухание в полосе пропускания составляет 0,467. И входное сопротивление составляет около 40 кОм. Сеть сопротивления фильтра соединена параллельно несколькими прецизионными сопротивлениями с металлической пленкой. Если точность 1μF-емкости достигает определенной величины, частота отсечки fc будет близка к теоретическому значению.
