Буферный датчик температуры TMP01



Статьи публикуются по мере поступления. Для упорядоченного тематического
поиска воспользуйтесь блоком  "Карта сайта"

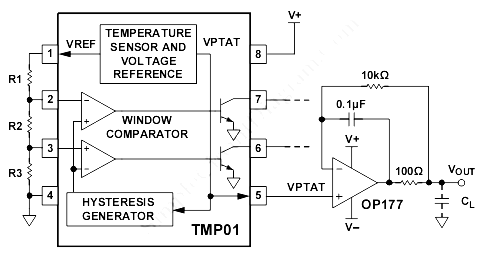

Буферная схема для датчика температуры TMP01. Выход этого датчика представляет собой выходное напряжение постоянного тока с низким импедансом с температурным коэффициентом 5 мВ / К. Этот датчик можно использовать в нескольких приложениях управления и измерений. Буферный выход напряжения VPTAT может принимать 500 мкА в 50 пФ (максимум). Вот схематическая схема схемы:







Buffering TMP01




Чтобы свести к минимуму нагрузку, которая может вызвать ошибки, вызванные диссипацией, и обеспечить точность, в этой схеме используется внешний усилитель. Схема может работать более 10 мА. Он все еще стабилен при емкостных нагрузках до 0,1 мкФ
