Большой 7-сегментный светодиодный дисплей

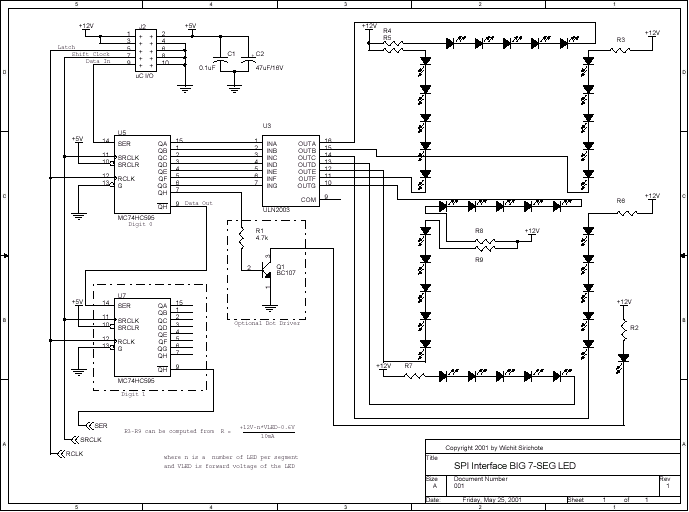

Устройство поможет легко создавать и использовать большое светодиодное табло, с помощью SPI последовательный интерфейса. Имеется возможность расширения для других цифр или символов. Использует только три провода для приема данных от любых плат UC. Схема использует регистр последовательного-параллельно сдвига 74HC595, для получения последовательных данных из uControllerа. U5 в схеме используется для ввода данных, SRCLK для тактовых импульсов и RCLK синхронизация. Каждый бит данных смещается в реестр на фронту переключения тактов. Когда все биты данных смещаются в 8-разрядном регистре, RCLK фиксирует данные для каждого выходного бита, т.е. ОК - QH. Большой светодиодный экран сделан из дешевых светодиодов. Каждый сегмент имеет пять точек, соединённых последовательно с резисторами, подключенными к + 12В. Высокий логический уровень на входе ULN2003 делает активный вывод низким.  Несколько цифр можно легко сделать, подключив к QH.

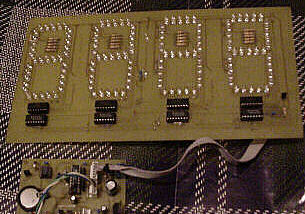

Ниже показано примерное табло из четырех цифр для отображения температуры. Пульт управления может быть прикреплен к плате дисплея на 10-контактный разъем J2, закрепленный на задней панели.






Скачать PCB в формате DXF можно здесь schemctic.pdf

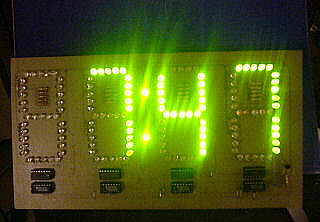

Готовое изделие
